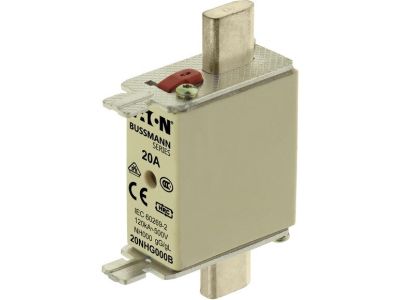

Wkładka bezp NH000 gL/gG 20A 500V, podwójny wskaźnik (zwłoczna), NH FUSE 20A 500V GG/GL SIZE 000 | 20NHG000B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa marki EATON o oznaczeniu 20NHG000B to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach elektroenergetycznych. Produkt charakteryzuje się rozmiarem NH000 (000), co pozwala na znaczną oszczędność miejsca w rozdzielnicach przy zachowaniu pełnej funkcjonalności i bezpieczeństwa. Prąd znamionowy wynoszący 20A oraz charakterystyka gL/gG (ogólnego przeznaczenia) sprawiają, że wkładka idealnie nadaje się do ochrony kabli, przewodów oraz urządzeń przed skutkami przeciążeń i zwarć.

• Podwójny wskaźnik zadziałania: Innowacyjny system sygnalizacji pozwala na szybką identyfikację przepalonej wkładki zarówno z góry, jak i z przodu korpusu, co znacząco skraca czas przestoju serwisowego.
• Wysoka zdolność wyłączania: Parametr 120 kA przy napięciu 500V AC gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia prądów zwarciowych o bardzo dużej energii.
• Konstrukcja: Korpus kwadratowy wykonany z wysokiej jakości ceramiki technicznej zapewnia doskonałą izolację i odporność termiczną, a styki nożowe pokryte warstwą ochronną gwarantują niskie straty mocy i stabilne połączenie elektryczne.
• Ruchome uchwyty: Metalowe uchwyty ułatwiają montaż i demontaż wkładki przy użyciu standardowego uchwytu izolacyjnego (uchwytu PPN).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych:

• IEC 60269-2: Zgodność z układem bezpiecznikowym A, co zapewnia pełną wymienność z innymi wkładkami systemu NH.
• DIN 43620: Standard wymiarowy gwarantujący dopasowanie do wszystkich typowych podstaw bezpiecznikowych i rozłączników listwowych.
• VDE 0636-2: Niemiecka norma potwierdzająca najwyższe standardy bezpieczeństwa elektrycznego i jakości wykonania.

Zastosowanie

Wkładka EATON 20NHG000B znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Przemysłowych rozdzielnicach głównych i podrozdzielnicach niskiego napięcia.
• Zabezpieczaniu linii zasilających w budownictwie komercyjnym i wielorodzinnym.
• Ochronie silników elektrycznych (w układach z odpowiednio dobranym zabezpieczeniem przeciążeniowym).
• Szafach sterowniczych automatyki przemysłowej, gdzie wymagana jest wysoka selektywność i niezawodność działania.

Wskazówki Montażowe

Podczas instalacji wkładki NH000 należy przestrzegać następujących zasad:

• Narzędzia: Montaż i demontaż powinien być przeprowadzany wyłącznie przy użyciu atestowanego uchwytu izolacyjnego do bezpieczników NH.
• Stan styków: Przed montażem należy upewnić się, że szczęki w podstawie bezpiecznikowej są czyste i nie wykazują śladów nadpalenia, co zapobiega przegrzewaniu się styku nożowego.
• Bezpieczeństwo: Prace należy wykonywać przy odłączonym napięciu lub z zachowaniem szczególnych środków ostrożności przewidzianych dla prac pod napięciem, zgodnie z lokalnymi przepisami BHP.
• Moment dokręcania: W przypadku montażu podstawy, należy zwrócić uwagę na odpowiedni moment dokręcania zacisków przewodów, aby uniknąć wzrostu rezystancji przejścia.

FAQ

1. Co oznacza charakterystyka gG/gL?
Jest to charakterystyka pełnozakresowa ogólnego przeznaczenia. Chroni ona zarówno przed przeciążeniami, jak i zwarciami. Jest to najbardziej uniwersalny typ wkładki stosowany w instalacjach niskiego napięcia.

2. Czy wkładkę NH000 można zamontować w podstawie NH00?
Tak, wkładki w rozmiarze 000 są węższą wersją rozmiaru 00 i pasują do standardowych podstaw NH00, co pozwala na lepszą cyrkulację powietrza wewnątrz rozdzielnicy.

3. Do czego służy podwójny wskaźnik?
Podwójny wskaźnik (kombinowany) umożliwia wizualną kontrolę stanu bezpiecznika niezależnie od tego, czy jest on zamontowany w głębokiej podstawie, czy w rozłączniku bezpiecznikowym, gdzie widoczna jest tylko czołowa część wkładki.
