Wkład ogranicznika przepięć C 20kA 1,1kV 350V iPRD-20-350 | A9L20102 Schneider Electric

Opis i Kluczowe Cechy

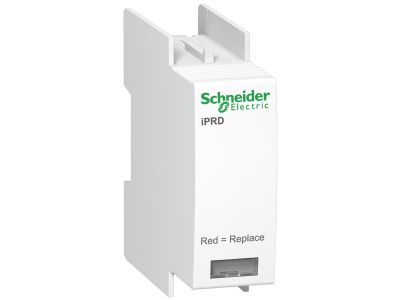

Wkład ogranicznika przepięć iPRD-20-350 (symbol A9L20102) typu C, przeznaczony do ochrony sieci rozdzielczej przed przepięciami. Parametry: prąd wyładowczy 20 kA, napięcie trwałej pracy 350 V, napięcie ochronne 1,1 kV. Kompaktowa kaseta umożliwia łatwą wymianę w rozdzielnicy.

• Prąd wyładowczy 20 kA: Skuteczna ochrona przed silnymi udarami przepięciowymi, minimalizuje ryzyko uszkodzenia wrażliwych urządzeń.
• Napięcie trwałej pracy 350 V: Przystosowany do standardowych sieci niskiego napięcia, zapewnia ciągłą gotowość do działania.
• Napięcie ochronne 1,1 kV: Szybkie ograniczenie przepięcia do bezpiecznego poziomu, zabezpiecza instalację przed przebiciem izolacji.
• Typ C (kategoria C): Zalecany do instalacji w rozdzielnicach głównych i podrozdzielnicach, jako druga linia obrony po ograniczniku typu B.
• Kaseta wymienna: Ułatwia serwis i wymianę bez konieczności ingerencji w okablowanie.

Zgodność z Normami

Produkt zgodny z europejskimi normami dotyczącymi ochrony przepięciowej oraz posiada certyfikację CE. Spełnia wymogi stawiane ogranicznikom przepięć w sieciach rozdzielczych.

Zastosowanie

Wkład iPRD-20-350 dedykowany jest do ochrony instalacji elektrycznych przed skutkami wyładowań atmosferycznych i przepięć łączeniowych.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie linii zasilających urządzeń wrażliwych, takich jak serwery, systemy alarmowe, automatyka.
• Instalacja w drugiej strefie ochrony (kategoria C) według koncepcji stref ochrony odgromowej.
• Stosowanie w sieciach TN, TT, IT – wymagane sprawdzenie parametrów sieci.

Wskazówki Montażowe

Montaż i wymianę wkładu ogranicznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Element montowany jest na szynie TH35 zgodnie z dokumentacją producenta. Należy dokręcić zaciski zalecanym momentem (szczegóły w instrukcji). Przekrój przewodów dobrać do prądu zwarciowego sieci i długości linii. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie.

FAQ

• Czy wkład iPRD-20-350 jest podświetlany? Nie, produkt nie zawiera podświetlenia; jego stan sygnalizowany jest przez wskaźnik uszkodzenia (jeśli występuje w podstawie).
• Jaki jest stopień ochrony (IP) samego wkładu? Wkład montowany jest wewnątrz rozdzielnicy, gdzie typowy stopień ochrony to IP20. Parametr IP nie został podany w danych producenta dla samego wkładu.
• Czy mogę użyć tego ogranicznika w sieci 230/400 V? Tak, napięcie trwałej pracy 350 V (Uc) pozwala na stosowanie w standardowych sieciach niskiego napięcia z uziemieniem.
