Wieszak trapezowy WT120 FI11 | 730712 Baks

Opis i Kluczowe Cechy

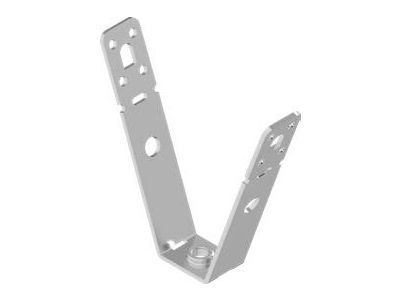

Wieszak trapezowy WT120 FI11 renomowanej marki BAKS to profesjonalny element montażowy zaprojektowany z myślą o stabilnym i bezpiecznym podwieszaniu tras kablowych do konstrukcji wykonanych z blach trapezowych. Produkt charakteryzuje się wysoką wytrzymałością mechaniczną, co jest kluczowe przy budowie rozległych instalacji elektroenergetycznych i teletechnicznych w obiektach przemysłowych oraz wielkopowierzchniowych. Otwór o średnicy 11 mm (FI11) pozwala na zastosowanie prętów gwintowanych M10, co gwarantuje pewne mocowanie i odporność na obciążenia statyczne. Wykonanie z wysokiej jakości stali ocynkowanej metodą Sendzimira zapewnia długotrwałą ochronę antykorozyjną, co jest niezbędne w środowiskach o podwyższonej wilgotności.

• Wysoka nośność: Konstrukcja wieszaka została zoptymalizowana pod kątem przenoszenia ciężaru korytek i drabin kablowych wraz z pełnym wypełnieniem przewodami.
• Precyzyjne wykonanie: Otwór FI11 umożliwia szybki montaż pręta bez konieczności dodatkowego rozwiercania.
• Trwałość: Powłoka cynkowa chroni element przed utlenianiem, co wydłuża żywotność całej instalacji.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektroinstalacyjnej. Wieszak WT120 FI11 spełnia wymagania normy PN-EN 61537, która określa parametry systemów prowadzenia tras kablowych. Dzięki zastosowaniu odpowiednich procesów galwanizacji, element jest zgodny z klasami odporności korozyjnej wymaganymi w budownictwie przemysłowym, co potwierdzają deklaracje właściwości użytkowych producenta BAKS.

Zastosowanie

Wieszak trapezowy WT120 FI11 znajduje szerokie zastosowanie w nowoczesnym budownictwie halowym, magazynowym oraz w centrach logistycznych. Jest dedykowany do:

• Podwieszania korytek kablowych pod stropami z blachy trapezowej.
• Montażu systemów oświetleniowych w obiektach przemysłowych.
• Mocowania rur instalacyjnych oraz kanałów wentylacyjnych o mniejszym przekroju.
• Tworzenia wielopoziomowych tras kablowych przy użyciu prętów gwintowanych.

Wskazówki Montażowe

Prawidłowy montaż wieszaka WT120 FI11 jest kluczowy dla bezpieczeństwa całej instalacji. Zaleca się stosowanie dedykowanych śrub montażowych lub nitów zrywalnych do przytwierdzenia ramion wieszaka do boków fałdy blachy trapezowej. Należy pamiętać o zachowaniu osiowości pręta gwintowanego, aby uniknąć naprężeń bocznych. Podczas dokręcania nakrętek na pręcie gwintowanym M10, należy stosować podkładki o odpowiedniej szerokości, aby równomiernie rozłożyć siłę nacisku na powierzchnię wieszaka. Przed przystąpieniem do montażu należy zweryfikować dopuszczalne obciążenie punktowe blachy trapezowej określone przez projektanta konstrukcji obiektu.

FAQ

• Jaki pręt gwintowany pasuje do tego wieszaka? Otwór FI11 jest dedykowany do prętów gwintowanych o średnicy M10, zapewniając odpowiedni luz montażowy.
• Czy wieszak można stosować na zewnątrz budynków? Standardowy ocynk Sendzimira jest przeznaczony do zastosowań wewnętrznych lub w środowiskach o niskiej korozyjności. W przypadku trudnych warunków atmosferycznych zaleca się konsultację z działem technicznym w celu dobrania powłoki o wyższej odporności (np. ocynk ogniowy).
• Czy produkt posiada atest ppoż? Systemy BAKS są testowane pod kątem podtrzymania funkcji E30-E90, jednak konfiguracja musi być zgodna z wytycznymi konkretnej aprobaty technicznej.
