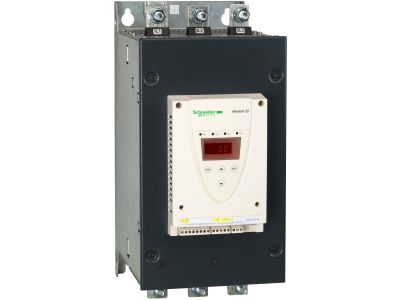

Układ łagodnego rozruchu ATS22 3-fazowe 230/600VAC 50/60Hz 160kW 250A IP00 Altistart 22 | ATS22C25S6 Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 (symbol ATS22C25S6) przeznaczony jest do trójfazowych silników asynchronicznych o mocy do 160 kW i prądzie znamionowym 250 A. Zakres napięcia zasilania 230–600 V AC przy częstotliwości 50/60 Hz. Stopień ochrony IP00 wymaga zabudowy w szafie sterowniczej. Zintegrowany bypass minimalizuje straty ciepła i hałas, a wbudowany miernik temperatury PTC chroni silnik przed przegrzaniem, wydłużając jego żywotność.

• Prąd znamionowy 250 A: umożliwia bezpieczne zasilanie silników o dużym obciążeniu, bez ryzyka przeciążenia układu.
• Napięcie zasilania 230–600 V AC: szeroki zakres uniwersalny dla różnych instalacji trójfazowych.
• Zintegrowany bypass: redukuje wydzielanie ciepła i poziom hałasu, zwiększając sprawność energetyczną i komfort pracy.
• Miernik temperatury PTC: monitoruje stan silnika i zabezpiecza go przed przegrzaniem, co przedłuża jego bezawaryjną pracę.
• Kompatybilność z oprogramowaniem SoMove: umożliwia łatwe zapisywanie, import i eksport ustawień, ułatwiając konfigurację i serwis.
• Płynny rozruch maszyn: eliminuje naprężenia mechaniczne, chroni napędy i wydłuża żywotność urządzeń.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi normami międzynarodowymi dotyczącymi układów łagodnego rozruchu i bezpieczeństwa elektrycznego.

Zastosowanie

Układ łagodnego rozruchu Altistart 22 ATS22C25S6 dedykowany jest do prostych i złożonych maszyn z trójfazowymi silnikami asynchronicznymi. Sprawdza się w poniższych aplikacjach:

• Pompy wirowe i tłokowe – ogranicza uderzenia hydrauliczne i wydłuża żywotność uszczelnień.
• Wentylatory – zapewnia łagodny start, redukując naprężenia na paskach i łożyskach.
• Sprężarki śrubowe – minimalizuje przeciążenia rozruchowe i obniża pobór prądu.
• Proste i złożone maszyny przemysłowe – wszędzie tam, gdzie wymagany jest kontrola rozruchu i ochrona silnika.

Wskazówki Montażowe

Montaż układu łagodnego rozruchu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odłączony od źródła energii. Urządzenie montuj w szafie sterowniczej z odpowiednią wentylacją, zapewniającą swobodny przepływ powietrza. Przekrój przewodów dobierz do prądu znamionowego 250 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków stosuj według dokumentacji producenta. Nie instaluj w środowisku zagrożonym wybuchem lub o podwyższonej wilgotności.

FAQ

• Czy układ ma wbudowany bypass? Tak, Altistart 22 ATS22C25S6 posiada zintegrowany bypass, który po zakończeniu rozruchu zwiera tyrystory, redukując straty ciepła i hałas.
• Jaki jest stopień ochrony? Stopień ochrony wynosi IP00 – oznacza to, że układ wymaga zabudowy w szczelnej szafie sterowniczej lub rozdzielnicy.
• Czy można programować parametry za pomocą komputera? Tak, urządzenie jest kompatybilne z oprogramowaniem SoMove, które umożliwia łatwe zapisywanie, import i eksport ustawień. Dodatkowo istnieje możliwość konfiguracji przez wbudowany panel operatorski (opcja).
