Uchwyt odciągowy PAS 50-70mm2, SO255S | SO255S Ensto

Opis i Kluczowe Cechy

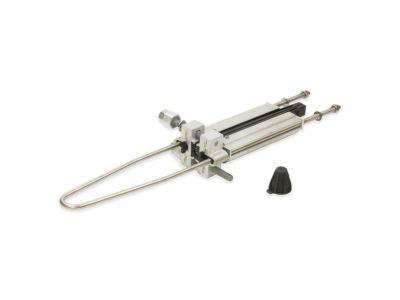

Uchwyt odciągowy SO255S marki ENSTO to profesjonalne rozwiązanie przeznaczone do pewnego i trwałego mocowania przewodów w elektroenergetycznych liniach napowietrznych średniego napięcia. Konstrukcja uchwytu została zoptymalizowana pod kątem współpracy z przewodami niepełnoizolowanymi typu PAS o przekrojach od 50 mm² do 70 mm², a także z szeroką gamą przewodów gołych. Dzięki zastosowaniu wysokiej jakości stopów aluminium oraz materiałów odpornych na korozję i promieniowanie UV, produkt gwarantuje długowieczność eksploatacji nawet w trudnych warunkach atmosferycznych.

• Wszechstronność zastosowań: Obsługuje przewody typu ACSR (np. Raven, Pigeon), AAAC oraz linki nośne izolowane.
• Wysoka wytrzymałość mechaniczna: Konstrukcja zapewnia stabilne przenoszenie sił naciągu bez ryzyka uszkodzenia struktury przewodu.
• Odporność środowiskowa: Materiały użyte do produkcji są odporne na procesy starzenia oraz korozję elektrochemiczną.
• Precyzyjne dopasowanie: Mechanizm zaciskowy został zaprojektowany tak, aby równomiernie rozkładać siłę nacisku na powierzchni przewodu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Uchwyt SO255S spełnia wymagania techniczne stawiane osprzętowi do linii napowietrznych, co potwierdza jego niezawodność w systemach przesyłowych. Zastosowane materiały są zgodne z europejskimi standardami jakościowymi, co jest kluczowe dla zapewnienia bezpieczeństwa pracy sieci elektroenergetycznych średniego napięcia.

Zastosowanie

Uchwyt odciągowy ENSTO SO255S znajduje szerokie zastosowanie w budowie i modernizacji napowietrznych linii elektroenergetycznych. Jest dedykowany do:

• Mocowania przewodów niepełnoizolowanych systemu PAS (BLX).
• Kotwienia przewodów gołych typu ACSR 54/9 Raven oraz ACSR 85/14 Pigeon.
• Instalacji z wykorzystaniem przewodów AAAC 132.
• Zabezpieczania linki nośnej izolowanej w przewodach wiązkowych średniego napięcia typu AHXAMK-WM3 (tzw. Multi-wiski).

Wskazówki Montażowe

Podczas montażu uchwytu SO255S należy zwrócić szczególną uwagę na odpowiednie przygotowanie przewodu oraz zachowanie parametrów mechanicznych określonych w projekcie linii. Zaleca się:

• Weryfikację typu i przekroju przewodu przed przystąpieniem do prac instalacyjnych.
• Oczyszczenie powierzchni styku w przypadku montażu na przewodach gołych w celu zapewnienia optymalnego trzymania.
• Stosowanie odpowiednich narzędzi monterskich, które pozwolą na uzyskanie wymaganego naciągu bez deformacji uchwytu.
• Regularną kontrolę stanu technicznego osprzętu podczas okresowych przeglądów linii napowietrznej.

FAQ

Czy uchwyt SO255S może być stosowany z przewodami o mniejszym przekroju niż 50 mm²?
Uchwyt jest dedykowany do zakresu 50-70 mm². Stosowanie go z przewodami o mniejszej średnicy może nie zapewnić wymaganej siły trzymania, co zagraża bezpieczeństwu instalacji.

Czy produkt jest odporny na warunki morskie?
Tak, osprzęt ENSTO jest projektowany z myślą o wysokiej odporności na korozję, co pozwala na jego stosowanie w różnych strefach klimatycznych, w tym w obszarach o podwyższonej wilgotności.

Czy do montażu wymagane są specjalistyczne klucze dynamometryczne?
Zaleca się stosowanie narzędzi pozwalających na kontrolę siły docisku zgodnie z instrukcją producenta, aby uniknąć przeciągnięcia śrub i zapewnić trwałość połączenia.
