Przekaźnik czasowy gwiazda-trójkąt 1NO z opóźnieniem 1NO bez opóźnienia 1 zakres czasowy 3-60s | 3RP2576-1NM20 Siemens

Alternatywny kod produktu: 3RP25761NM20

Opis i Kluczowe Cechy

Przekaźnik czasowy gwiazda-trójkąt Siemens SIRIUS 3RP2576-1NM20 to specjalistyczne urządzenie przeznaczone do sterowania rozruchem silników trójfazowych w układzie gwiazda-trójkąt. Oferuje jeden zakres czasowy 3–60 sekund oraz dwa niezależne styki zwierne NO: jeden z opóźnionym załączaniem (sterujący przełączeniem uzwojeń) i jeden bez opóźnienia (sygnalizacja lub sterowanie pomocnicze). Dzięki precyzyjnemu ustawieniu czasu umożliwia płynne przejście z gwiazdy na trójkąt, ograniczając prąd rozruchowy i zmniejszając obciążenie mechaniczne silnika.

• Funkcja gwiazda-trójkąt: Zapewnia łagodny rozruch silników, redukując udar prądowy i wydłużając żywotność napędów.
• Styk 1NO z opóźnieniem (3-60 s): Precyzyjnie steruje momentem przełączenia z gwiazdy na trójkąt, umożliwiając optymalne dostrojenie do charakterystyki silnika.
• Styk 1NO bez opóźnienia: Dostarcza sygnał pomocniczy lub steruje dodatkowymi układami, np. sygnalizacją stanu pracy.
• Kompaktowa obudowa przemysłowa: Oszczędza miejsce w szafie sterowniczej, ułatwia integrację z istniejącą aparaturą modułową.
• Międzynarodowe aprobaty i szeroki zakres napięcia: Gwarantują uniwersalne zastosowanie w instalacjach na całym świecie, bez konieczności doboru wersji lokalnych.

Zgodność z Normami

Przekaźnik czasowy Siemens 3RP2576-1NM20 jest zgodny z europejskimi normami bezpieczeństwa i posiada certyfikację CE. Posiada międzynarodowe aprobaty, co potwierdza jego niezawodność oraz kompatybilność z wymaganiami rynków globalnych.

Zastosowanie

Urządzenie dedykowane jest do układów rozruchu gwiazda-trójkąt silników indukcyjnych, a także do innych aplikacji wymagających precyzyjnego opóźnienia czasowego. Może być stosowane w automatyce przemysłowej, budynkowej oraz w instalacjach HVAC.

• Sterowanie przełączaniem uzwojeń silnika w układzie gwiazda-trójkąt – rozruch pomp, wentylatorów, sprężarek.
• Generowanie opóźnionego sygnału dla styczników lub przekaźników w sekwencyjnych procesach automatyki.
• Sygnalizacja czasowa (np. załączenie lampki po upływie zadanego czasu) – współpraca z układami PLC.
• Automatyka budynkowa – rozruch silników w systemach klimatyzacji i wentylacji z ograniczeniem prądu rozruchowego.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd obciążenia i warunki środowiskowe.

FAQ

• Czy przekaźnik posiada podświetlenie? W dostępnych danych nie ma informacji o podświetleniu. Styk sterowany jest elektrycznie, bez wbudowanego wskaźnika świetlnego.
• Jaki jest stopień ochrony IP? Nie został podany w specyfikacji. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20. Szczegółowe dane należy sprawdzić w karcie katalogowej producenta.

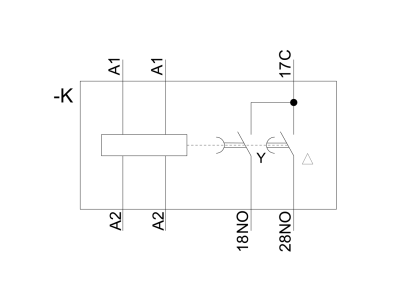

• Jak działa tryb pracy styków? Styk 1NO z opóźnieniem załącza się po upływie ustawionego czasu (3–60 s) od podania napięcia. Styk 1NO bez opóźnienia załącza się natychmiast po zasileniu. Oba styki są zwierne (normally open) i powracają do stanu spoczynkowego po zaniku napięcia.
