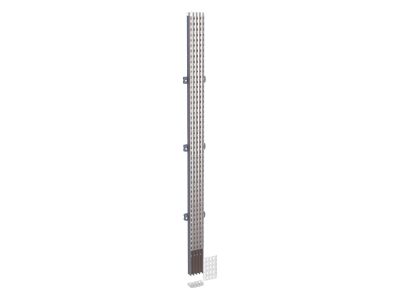

Szyny PowerClip Linergy BW 400A L=1400mm 4P PrismaSet | LVS04128 Schneider Electric

Opis i Kluczowe Cechy

Szyny prądowe PowerClip Linergy BW 440A o długości 1400 mm z 4 biegunami (L1, L2, L3, N) to kluczowy element systemu rozdzielczego PrismaSet. Przeznaczone do montażu w szafach rozdzielczych niskiego napięcia, zapewniają stabilne i bezpieczne rozdzielanie energii elektrycznej w instalacjach przemysłowych oraz budynkowych. System mocowania PowerClip gwarantuje szybki i pewny montaż, eliminując konieczność stosowania dodatkowych łączników.

• Prąd znamionowy 400A: Wysoka obciążalność prądowa pozwala na zasilanie silnych odbiorników i rozległych instalacji.
• 4 bieguny (L1, L2, L3, N): Kompletne rozwiązanie do trójfazowych układów zasilania z neutralnym, dostosowane do standardowych aplikacji rozdzielczych.
• Długość 1400 mm: Optymalna długość dla typowych szaf rozdzielczych, umożliwiająca elastyczne planowanie układu zasilania.
• System PowerClip: Uproszczony montaż – szyny mocowane są bezpośrednio do profili szynowych bez dodatkowych elementów złącznych.
• Zgodność z systemem PrismaSet: Kompatybilność z osprzętem Schneider Electric, zapewniająca pełną integrację z gotowymi rozwiązaniami modułowymi.

Zgodność z Normami

Szyny PowerClip Linergy BW 400A spełniają wymagania normy PN-EN 61439 dla rozdzielnic i sterownic niskonapięciowych oraz posiadają deklarację zgodności CE. Projektowane zgodnie z międzynarodowymi standardami bezpieczeństwa dla instalacji elektrycznych.

Zastosowanie

Szyny prądowe PowerClip Linergy BW 400A 4P znajdują zastosowanie w rozdzielniach elektrycznych, szafach sterowniczych i tablicach rozdzielczych niskiego napięcia.

• Zasilanie rozdzielnic przemysłowych, maszyn i urządzeń o wysokim zapotrzebowaniu na moc.
• Montaż w szafach systemu PrismaSet – szybkie i pewne mocowanie dzięki systemowi PowerClip.
• Budowa układów trójfazowych zasilanych z sieci 400V (3L+N) z możliwością rozbudowy o dodatkowe moduły.
• Instalacje budynkowe wymagające centralnego rozprowadzenia energii do wielu odbiorników.

Wskazówki Montażowe

Montaż szyn prądowych PowerClip Linergy BW 400A powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że instalacja jest odłączona od napięcia. Szyny mocuje się bezpośrednio do profili szynowych systemu PrismaSet przy użyciu systemu PowerClip – nie wymaga to dodatkowych narzędzi ani łączników. Po zamontowaniu należy sprawdzić prawidłowość połączeń i dokręcić elementy mocujące zgodnie z zalecanym momentem obrotowym. Podczas pracy z szynami o wysokim prądzie znamionowym zaleca się stosowanie osłon izolacyjnych w celu ochrony przed przypadkowym kontaktem.

FAQ

• Czy szyny są kompatybilne z innymi systemami rozdzielczymi niż PrismaSet? Szyny PowerClip Linergy BW 400A zostały zaprojektowane do współpracy wyłącznie z systemem PrismaSet Schneider Electric. Do innych systemów należy stosować dedykowane szyny lub adaptery.
• Jakie jest maksymalne napięcie pracy szyn? Maksymalne napięcie pracy nie zostało określone w dostępnych danych. Zaleca się stosowanie szyn zgodnie z parametrami znamionowymi systemu PrismaSet.
• Czy szyny można skracać? Tak, szyny PowerClip Linergy BW 400A można przycinać do wymaganej długości, zachowując jednak zalecane odstępy między fazami i neutralnym. Po przycięciu należy usunąć zadziory i zastosować izolację końcówek.
