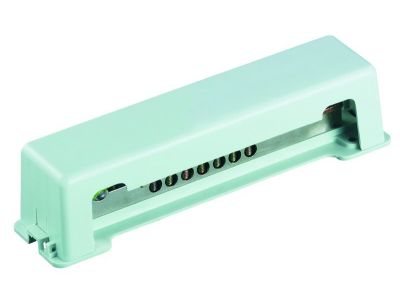

Szyna wyrównująca potencjał PPAS 100kA wymiar: 188x44,5x52mm 050423 | 05100226 PROTEC.class

Opis i Kluczowe Cechy

Szyna wyrównująca potencjał PPAS 100kA marki PROTEC to profesjonalny komponent instalacyjny zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w systemach ochrony odgromowej i przeciwporażeniowej. Urządzenie charakteryzuje się wyjątkową wytrzymałością na prądy udarowe o wartości do 100 kA (przy przebiegu fali 10/350 µs), co czyni je idealnym rozwiązaniem do budowy skutecznych instalacji wyrównawczych w obiektach o wysokich wymaganiach technicznych.

• Solidna konstrukcja: Listwa zaciskowa wykonana z mosiądzu niklowanego gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na korozję, co jest kluczowe dla długotrwałej eksploatacji.
• Trwałe materiały: Podstawa oraz pokrywa zostały wykonane z wysokiej jakości polistyrenu w kolorze szarym, zapewniając odpowiednią izolację i ochronę mechaniczną.
• Wszechstronność przyłączy: Szyna oferuje 7 punktów przyłączeniowych dla przewodów jedno- lub wielodrutowych o przekroju do 25 mm² (lub linek do 16 mm²), jedno przyłącze dla przewodu okrągłego Rd 8-10 oraz dedykowane miejsce na taśmę płaską FL30 lub kolejny przewód okrągły.
• Ochrona galwaniczna: Śruby oraz nakładki wykonane ze stali ocynkowanej galwanicznie zapewniają pewny docisk i trwałość połączeń mechanicznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z rygorystycznymi normami branżowymi, co potwierdza jego niezawodność w krytycznych warunkach pracy:

• DIN VDE 0100-410 / -540: Gwarantuje pełną zgodność z wymaganiami dotyczącymi ochrony przed porażeniem elektrycznym oraz wykonania uziemień i przewodów ochronnych.
• DIN VDE 0185-305: Potwierdza przydatność szyny jako elementu ochrony odgromowej, zdolnego do bezpiecznego odprowadzania prądów piorunowych.
• Wytrzymałość udarowa: Parametr 100 kA (10/350) świadczy o zdolności do przenoszenia ekstremalnych obciążeń energetycznych bez uszkodzenia struktury szyny.

Zastosowanie

Szyna PPAS 100kA znajduje szerokie zastosowanie w budownictwie mieszkaniowym, przemysłowym oraz komercyjnym. Jest niezbędnym elementem w:

• Głównych szynach wyrównawczych (GSW) budynków.
• Systemach ochrony odgromowej jako punkt połączenia przewodów odprowadzających z uziomem.
• Rozdzielnicach głównych, gdzie wymagane jest skuteczne wyrównanie potencjałów między instalacjami metalowymi (rury wodociągowe, gazowe, CO) a instalacją elektryczną.
• Serwerowniach i obiektach telekomunikacyjnych wymagających stabilnego punktu odniesienia potencjału ziemi.

Wskazówki Montażowe

Dla zapewnienia optymalnej funkcjonalności i bezpieczeństwa, podczas montażu należy przestrzegać poniższych zaleceń:

• Montaż mechaniczny: Szynę o wymiarach 188x44,5x52 mm należy stabilnie przytwierdzić do podłoża za pomocą otworów montażowych w podstawie.
• Przygotowanie przewodów: Przewody sztywne o przekroju do 25 mm² powinny być odizolowane na odpowiedniej długości, aby zapewnić pełny styk w zacisku mosiężnym.
• Moment dokręcania: Należy zwrócić uwagę na odpowiednią siłę dokręcania śrub stalowych, aby uniknąć poluzowania połączeń pod wpływem drgań lub zmian temperatury.
• Pokrywa ochronna: Po zakończeniu prac instalacyjnych należy zawsze założyć dołączoną pokrywę z polistyrenu, która chroni zaciski przed przypadkowym dotykiem i zanieczyszczeniami.

FAQ

• Czy szyna nadaje się do montażu na zewnątrz? Szyna posiada obudowę z polistyrenu, jednak w przypadku montażu zewnętrznego powinna być umieszczona w dodatkowej obudowie o odpowiednim stopniu ochrony IP, chroniącej przed bezpośrednim działaniem warunków atmosferycznych.
• Jakie przewody można podłączyć do 7 mniejszych zacisków? Zaciski te obsługują przewody sztywne (drut/linka wielodrutowa) do 25 mm² lub przewody giętkie (linki) do 16 mm².
• Czy produkt posiada certyfikat na prąd piorunowy? Tak, szyna jest certyfikowana na wytrzymałość udarową 100 kA w klasie H, zgodnie z normą DIN VDE 0185-305.
