Opis i Kluczowe Cechy

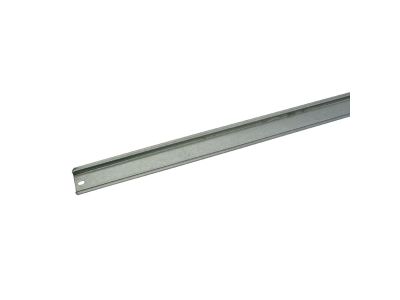

Szyna montażowa TH-Uni-3 (symbol 43.123) to uniwersalne akcesorium przeznaczone do instalacji aparatury modułowej w rozdzielnicach. Wykonana ze stali ocynkowanej, zapewnia trwałość i odporność na korozję. Długość 357 mm i standardowa szerokość 35 mm pozwalają na montaż różnorodnych urządzeń – styczników, wyłączników, przycisków – zgodnie z wymogami systemu TH35.

• Długość 357 mm: optymalny rozmiar do montażu w standardowych rozdzielnicach i szafach sterowniczych, ułatwiający aranżację przestrzeni.
• Szerokość 35 mm: zgodność z profilem TH35 – umożliwia bezproblemowe osadzenie aparatury modułowej bez dodatkowych adapterów.
• Wysokość 7,5 mm: niski profil szyny oszczędza miejsce w rozdzielnicy i ułatwia prowadzenie przewodów.
• Materiał – stal ocynkowana: odporność na wilgoć i korozję, co przekłada się na długą żywotność w typowych warunkach przemysłowych i domowych.
• Waga 0,11 kg: lekka konstrukcja upraszcza manipulację i montaż na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla szyn montażowych (DIN EN 60715). Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności.

Zastosowanie

Szyna TH-Uni-3 znajduje zastosowanie wszędzie tam, gdzie konieczne jest stabilne i uporządkowane zamocowanie aparatury modułowej. Zalecana do montażu w rozdzielnicach, szafach sterowniczych oraz puszkach instalacyjnych.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach mieszkaniowych i przemysłowych.
• Instalacja przycisków sterowniczych, przełączników i sygnalizatorów w automatyce budynkowej.
• Mocowanie przekaźników modułowych i sterowników PLC w szafach sterowniczych.
• Tworzenie uporządkowanych ciągów montażowych dla aparatury w małych rozdzielnicach (np. w systemach inteligentnego domu).

Wskazówki Montażowe

Montaż szyny oraz osadzanie aparatury powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Szynę należy zamocować na szynie DIN (TH35) zgodnie z dokumentacją producenta. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie w rozdzielnicy. Przekrój przewodów przyłączeniowych dobieraj do prądu znamionowego instalowanych urządzeń. Moment dokręcania śrub montażowych – według zaleceń producenta aparatury.

FAQ

• Jakie są wymiary szyny TH-Uni-3? Długość 357 mm, szerokość 35 mm, wysokość 7,5 mm. Waga netto 0,11 kg.
• Z jakiego materiału jest wykonana szyna? Ze stali ocynkowanej – odporna na korozję, odpowiednia do standardowych warunków pracy w rozdzielnicach.
• Czy pasuje do standardowych aparatów modułowych? Tak, szerokość 35 mm jest zgodna z profilem TH35, co zapewnia kompatybilność z większością aparatury modułowej dostępnej na rynku.
