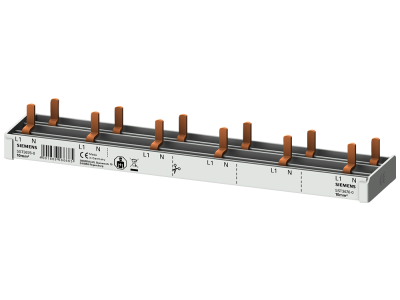

Szyna łączeniowa grzebieniowa kompaktowa 10mm2 przyłącze 1-bieg./N 6x AFDD + 6x urządz.kompakt. 1 SM | 5ST3676-0 Siemens

Alternatywny kod produktu: 5ST36760

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa kompaktowa 10mm² (symbol 5ST3676-0) o przyłączu 1-bieg./N to wysokowydajny komponent przeznaczony do współpracy z AFDD i urządzeniami kompaktowymi. Stała długość 12 DU zapewnia uniwersalność montażu w szafach rozdzielczych i instalacjach przemysłowych. Zabezpieczenie przed przypadkowym dotknięciem styków eliminuje ryzyko porażenia prądem podczas prac konserwacyjnych.

• Przyłącze 1-bieg./N: Umożliwia bezpośrednie podłączenie przewodów fazowych i neutralnego, upraszczając okablowanie w rozdzielni.
• 6 biegunów AFDD + 6x urządzenia kompaktowe: Kompatybilne z szeroką gamą urządzeń ochronnych, zapewniając elastyczność w projektowaniu instalacji.

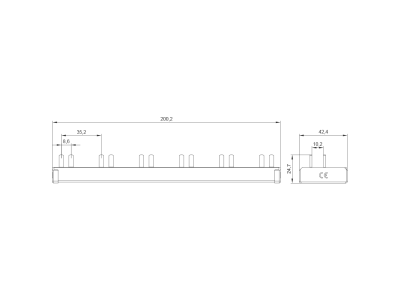

• Stała długość 12 DU: Ustandaryzowany wymiar ułatwiający planowanie przestrzeni w szafach rozdzielczych i standaryzację montażu.
• Ochrona przed dotknięciem: Zintegrowane zabezpieczenie styków chroni personel przed porażeniem podczas prac serwisowych.
• Uniwersalność montażowa: Możliwość zastosowania w różnych konfiguracjach aparatury modułowej dzięki kompaktowej budowie.

Zgodność z Normami

Szyna spełnia wymogi norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym normy PN-EN 61439 oraz dyrektyw unijnych. Posiada oznaczenie CE, gwarantujące zgodność z obowiązującymi standardami.

Zastosowanie

Szyna łączeniowa grzebieniowa kompaktowa 10mm² znajduje zastosowanie w nowoczesnych instalacjach elektrycznych wymagających wysokiej niezawodności i bezpieczeństwa.

• Rozdzielnice niskiego napięcia w budynkach mieszkalnych i obiektach użyteczności publicznej.
• Instalacje przemysłowe z rozbudowanymi systemami zabezpieczeń przeciwpożarowych (AFDD).
• Szafy sterownicze maszyn i urządzeń wymagających modułowej konstrukcji aparatury.
• Miejsca, gdzie wymagana jest standaryzacja montażu i łatwa rozbudowa instalacji w przyszłości.

Wskazówki Montażowe

Montaż szyny należy przeprowadzić wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej obrębie rozdzielnicy. Szynę należy zamontować w dedykowanych prowadnicach 35mm, zachowując odpowiednie odstępy między modułami. Połączenia elektryczne wykonywać zgodnie z dokumentacją techniczną, zwracając uwagę na odpowiednie napięcie i przekrój przewodów (10mm²). Po zakończeniu montażu przeprowadzić testy izolacji i ciągłości obwodu.

FAQ

• Czy szyna jest kompatybilna z innymi markami urządzeń modułowych? Szyna zaprojektowana została jako uniwersalny komponent o standardowych wymiarach 12 DU, co umożliwia montaż z większością aparatury modułowej dostępnej na rynku.
• Jaki jest maksymalny prąd roboczy szyny? Maksymalny prąd nie został określony w danych produktu – sprawdź dokumentację techniczną lub kartę katalogową dla symbolu 5ST3676-0.
• Czy szyna wymaga dodatkowego zabezpieczenia przeciwpożarowego? Szyna sama w sobie jest elementem systemu zabezpieczeń, jednak w instalacjach wymagających AFDD (wyłączników przeciwpożarowych) zaleca się ich stosowanie zgodnie z aktualnymi normami przeciwpożarowymi.
