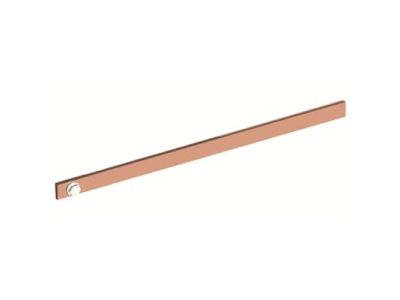

Szyna miedziana Cu 20x5mm, L=747mm, do samodzielnego montażu, CombiLine, ZX2108 | 2CPX042590R9999 ABB

Alternatywny kod produktu: 2CPX042590R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 20x5mm o długości 747mm (symbol 2CPX042590R9999) przeznaczona do samodzielnego montażu w modułowych tablicach rozdzielczych CombiLine ZX2108. Wykonana z miedzi elektrolitycznej o wysokiej przewodności elektrycznej, zapewnia efektywną dystrybucję prądu w instalacjach niskiego napięcia.

• Materiał miedziany Cu: Gwarantuje minimalne straty energii podczas przesyłu prądu oraz długą żywotność dzięki odporności na korozję i wysokie temperatury.
• Wymiary 20x5mm: Optymalny przekrój dla obwodów o prądzie znamionowym do 320A, zapewniający stabilność mechaniczną i elektryczną.
• Długość 747mm: Kompatybilna z modułowymi tablicami rozdzielczymi o szerokości 3 modułów (772mm), umożliwia precyzyjne dostosowanie do wymiarów szafy.
• Samodzielny montaż: Prosta instalacja dzięki systemowi CombiLine ZX2108 – szyna wyposażona w standardowe otwory montażowe dostosowane do modułowych szyn nośnych.
• Modułowa budowa: Umożliwia rozbudowę instalacji poprzez dodawanie kolejnych szyn i aparatury modułowej wzdłuż szyny głównej.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących materiałów przewodzących w instalacjach elektrycznych. Zgodna z dyrektywami Unii Europejskiej oraz posiada deklarację zgodności CE. Przeznaczona do stosowania w instalacjach zgodnych z normami IEC 61439.

Zastosowanie

Szyna miedziana Cu 20x5mm znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, szczególnie w modułowych tablicach rozdzielczych.

• Dystrybucja prądu w rozdzielnicach niskiego napięcia zasilających obwody oświetleniowe, gniazda wtykowe lub odbiorniki przemysłowe.
• Montaż w szafach sterowniczych i przemysłowych rozdzielniach modułowych CombiLine ZX2108.
• Wykorzystanie jako szyna zbiorcza w układach zasilania awaryjnego (UPS) lub generatorach prądotwórczych.
• Budowa rozdzielnic mieszkaniowych i biurowych z wysokim zapotrzebowaniem na moc.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną tablicy rozdzielczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Szynę mocować do szyny nośnej za pomocą dedykowanych elementów montażowych CombiLine ZX2108. Podczas montażu zachować odpowiedni odstęp między szynami (min. 10mm) oraz zapewnić właściwe momenty dokręcania połączeń elektrycznych wg zaleceń producenta aparatury. Po montażu przeprowadzić pomiary rezystancji izolacji i ciągłości obwodu.

FAQ

• Jaki jest maksymalny prąd znamionowy szyny? Szyna Cu 20x5mm jest przeznaczona do obwodów o maksymalnym prądzie znamionowym 320A – zgodnie z parametrami systemu CombiLine ZX2108.
• Czy szyna jest kompatybilna z innymi systemami modułowych tablic rozdzielczych? Szyna zaprojektowana jest do współpracy wyłącznie z systemem CombiLine ZX2108 i modułowymi szynami nośnymi tej serii.
• Czy szyna wymaga dodatkowego zabezpieczenia antykorozyjnego? Miedź elektrolityczna charakteryzuje się naturalną odpornością na korozję. W przypadku stosowania w środowiskach agresywnych chemicznie zaleca się stosowanie dodatkowych powłok ochronnych.
