Stycznik pomocniczy AC-15 I=3A 2Z2R, DILER-22-EA(230V50HZ,240V60HZ) DILER | 189977 Eaton

Alternatywny kod produktu: DILER-22-EA(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

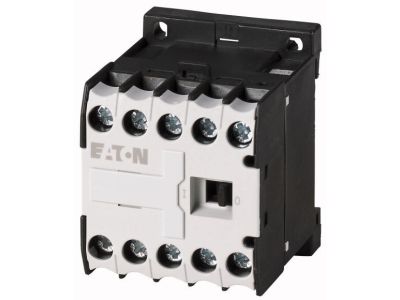

Stycznik pomocniczy DILER-22-EA (symbol 189977) z serii DILER przeznaczony do pracy przy napięciu cewki 230 V 50 Hz / 240 V 60 Hz. Wyposażony w 2 styki normalnie otwarte (NO) i 2 normalnie zamknięte (NC) z przestawnymi stykami przeciwsobnymi, co zapewnia niezawodne przełączanie w obwodach sterowania. Prąd znamionowy Ith = 10 A (wolne powietrze w 50 °C) gwarantuje bezpieczną pracę przy typowych obciążeniach w szafach sterowniczych. Stopień ochrony IP20 umożliwia montaż w suchych pomieszczeniach wewnątrz rozdzielnic.

• 2 styki NO i 2 styki NC (konfiguracja 22E): Możliwość realizacji zarówno załączania, jak i rozłączania w jednym urządzeniu – oszczędność miejsca i uproszczenie okablowania w układach sterowania.
• Prąd znamionowy Ith = 10 A (1 biegun, 50 °C): Wysoka obciążalność prądowa styków, dzięki czemu stycznik radzi sobie z obciążeniami rezystancyjnymi i indukcyjnymi bez ryzyka przegrzania.
• Kategoria użytkowa AC-15 (230 V: 6 A; 400 V: 3 A): Optymalne parametry dla przełączania obciążeń indukcyjnych sterowników, styczników i elektromagnesów – zgodnie z wymaganiami instalacji przemysłowych.
• Napięcie cewki 230 V AC (50 Hz) / 240 V AC (60 Hz): Uniwersalne zasilanie umożliwiające stosowanie w sieciach 230 V oraz 240 V bez konieczności stosowania dodatkowych transformatorów.
• Stopień ochrony IP20: Zabezpieczenie przed dostępem do części przewodzących palcem, odpowiedni do montażu w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Stycznik pomocniczy DILER-22-EA spełnia wymagania norm IEC/EN 60947 oraz EN 60947-5-1, a także posiada aprobaty VDE 0660, UL i CSA. Oznaczenia zacisków cewki wykonane są zgodnie z EN 50005, a numeracja styków według EN 50011. Produkt posiada certyfikat CE.

Zastosowanie

Stycznik pomocniczy przeznaczony jest do pracy w obwodach sterowania niskiego napięcia, w których wymagane jest przełączanie sygnałów do styczników głównych, przekaźników, układów PLC lub sygnalizacji. Sprawdza się w instalacjach przemysłowych, automatyce budynkowej oraz maszynowej.

• Sterowanie stycznikami głównymi i przekaźnikami pomocniczymi w rozdzielnicach MCC.
• Generowanie sygnałów impulsowych dla układów PLC i sterowników programowalnych.
• Sygnalizacja stanu pracy maszyn i urządzeń (np. załączanie lampek kontrolnych).
• Automatyka budynkowa – włączanie/wyłączanie oświetlenia, wentylacji lub pomp.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Dokręcaj zaciski śrubowe momentem zgodnym z dokumentacją producenta (zwykle 0,8–1,2 Nm). Przekrój przewodów dobierz do obciążenia oraz kategorii użytkowej – zaleca się minimum 1,5 mm² dla obwodów sterowniczych. Należy zapewnić odpowiednią wentylację – stycznik przewidziany jest do pracy w temperaturze otoczenia do 50°C.

FAQ

• Czy stycznik posiada podświetlenie? Nie, model DILER-22-EA nie jest wyposażony w funkcję podświetlenia. Do sygnalizacji stanu zaleca się zastosowanie zewnętrznych lampek kontrolnych.
• Jaki jest stopień ochrony? Stycznik posiada stopień ochrony IP20, co oznacza ochronę przed dostępem palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć – przeznaczony do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Co oznacza kategoria użytkowa AC-15? Kategoria AC-15 określa zdolność stycznika do przełączania obciążeń indukcyjnych, takich jak cewki styczników, przekaźników i elektromagnesów. W praktyce oznacza to, że przy 230 V prąd znamionowy wynosi 6 A, a przy 400 V – 3 A.
