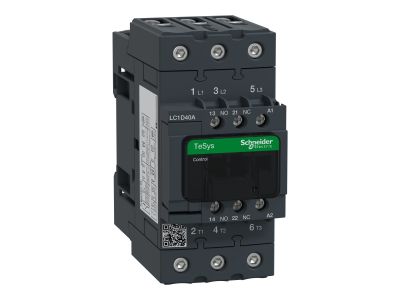

Stycznik mocy TeSys D 40A 3P 18,5KW 110V AC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D40AF7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D40AF7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 40 A w kategorii AC-3 oraz AC-3e, co pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 400 V AC. Wyposażony w cewkę sterującą na napięcie 110 V AC o częstotliwości 50/60 Hz, stycznik ten gwarantuje stabilną pracę w systemach automatyki. Kluczowym elementem konstrukcyjnym są opatentowane zaciski skrzynkowe EverLink (EVK), które zapewniają stały nacisk na przewody, eliminując ryzyko poluzowania się połączeń pod wpływem drgań lub cykli termicznych. Urządzenie posiada wbudowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co umożliwia łatwą integrację z układami sygnalizacji i blokad elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik spełnia wymagania norm międzynarodowych, takich jak IEC 60947-4-1 oraz IEC 60947-5-1, co potwierdza jego przydatność do pracy w profesjonalnych instalacjach niskiego napięcia. Posiada certyfikaty UL oraz CSA, a także znakowanie CE, co jest gwarancją dopuszczenia do obrotu na rynkach globalnych. Wysoka odporność na udary oraz stopień ochrony IP20 (zgodnie z IEC 60529) zapewniają bezpieczeństwo obsługi i trwałość komponentu w szafach sterowniczych.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Idealnie sprawdzają się w rozrusznikach silnikowych typu bezpośredniego (liniowych), układach nawrotnych wymagających zmiany kierunku obrotów wału silnika, a także w zaawansowanych przełącznikach gwiazda-trójkąt. Dzięki możliwości współpracy z autotransformatorami, model LC1D40AF7 jest często wybierany do sterowania pompami, wentylatorami, sprężarkami oraz przenośnikami taśmowymi w zakładach produkcyjnych i obiektach infrastrukturalnych. Pełna integracja z systemami sterowania pozwala na budowę kompleksowych centrów sterowania silnikami (MCC).

Wskazówki Montażowe

Montaż stycznika jest intuicyjny i może odbywać się na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków EverLink, aby zapewnić optymalny styk elektryczny i zminimalizować rezystancję przejścia. Dzięki kompaktowej szerokości, urządzenie pozwala na oszczędność miejsca w rozdzielnicy. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie dedykowanych bloków styków pomocniczych lub modułów przeciwprzepięciowych w celu rozbudowy funkcjonalności i ochrony cewki przed przepięciami łączeniowymi.

FAQ

• Czy zaciski EverLink wymagają okresowego dociągania? Dzięki zastosowaniu technologii kompensacji pełzania miedzi, zaciski te utrzymują stałą siłę docisku, co znacząco redukuje potrzebę konserwacji w porównaniu do standardowych zacisków śrubowych.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model LC1D40AF7 posiada fabrycznie zintegrowane styki 1NO + 1NC.
• Jakie jest napięcie sterowania tego modelu? Cewka tego konkretnego modelu jest przystosowana do napięcia 110 V AC.
• Jaka jest maksymalna moc silnika, którą może sterować ten stycznik? Przy napięciu 400 V w kategorii AC-3, maksymalna moc znamionowa silnika wynosi 18,5 kW.
