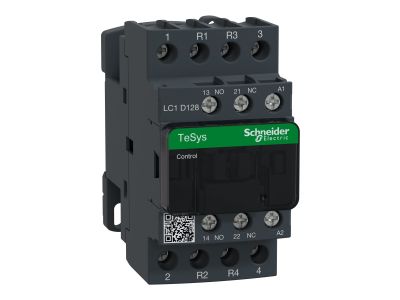

Stycznik mocy TeSys D 12A 4P 5,5KW 48V AC 2NO 2NC AC-3 zaciski śrubowe | LC1D128E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D128E7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 12 A w kategorii AC-3, co przy napięciu 400V pozwala na efektywne sterowanie silnikami o mocy do 5,5 kW. Wyjątkową cechą tego modelu jest konfiguracja 4-biegunowa (4P) z unikalnym układem styków głównych 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte), co zapewnia szerokie możliwości w zakresie przełączania obwodów siłowych i pomocniczych.

• Napięcie sterowania: Cewka zasilana napięciem 48 V AC o częstotliwości 50/60 Hz, idealna do systemów automatyki o obniżonym napięciu bezpiecznym.
• Trwałość mechaniczna: Seria TeSys D słynie z wysokiej odporności na cykle łączeniowe, co minimalizuje przestoje serwisowe.
• Zintegrowane styki pomocnicze: Wbudowane styki 1NO + 1NC ułatwiają integrację z układami sygnalizacji i blokad elektrycznych.
• Zaciski śrubowe: Solidne złącza gwarantują trwały styk elektryczny i odporność na wibracje, co jest kluczowe w środowisku przemysłowym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z globalnymi systemami elektroenergetycznymi. Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikaty UL oraz CSA. Dzięki stopniu ochrony IP20 (zgodnie z IEC 60529), urządzenie zapewnia ochronę przed bezpośrednim dotykiem części pod napięciem, co podnosi standardy BHP w miejscu pracy.

Zastosowanie

Stycznik LC1D128E7 znajduje szerokie zastosowanie w systemach sterowania napędami elektrycznymi. Jest dedykowany do budowy rozruszników silnikowych w układach liniowych oraz nawrotnych. Dzięki konfiguracji 4-polowej 2NO+2NC, doskonale sprawdza się w aplikacjach wymagających jednoczesnego załączania i odłączania różnych sekcji zasilania, takich jak systemy grzewcze, oświetleniowe czy zaawansowane układy przełączania źródeł zasilania. Pełna integracja z systemami sterowania PLC sprawia, że jest to fundament nowoczesnych szaf sterowniczych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki możliwości osadzenia na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalną przewodność i uniknąć przegrzewania się styków. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądu znamionowego 12 A. Kompaktowa szerokość urządzenia pozwala na znaczną oszczędność miejsca w rozdzielnicy, co jest kluczowe przy rozbudowanych systemach automatyki.

FAQ

• Czy ten stycznik może pracować z silnikami o większej mocy niż 5,5 kW? Nie, moc 5,5 kW przy 400V AC-3 jest wartością graniczną dla zachowania deklarowanej żywotności styków. Dla większych obciążeń należy dobrać model o wyższym prądzie znamionowym.
• Jakie jest napięcie cewki w tym modelu? Model LC1D128E7 posiada cewkę sterującą na napięcie 48 V AC. Przed podłączeniem należy upewnić się, że obwód sterowania dostarcza parametry zgodne ze specyfikacją.
• Czy stycznik posiada wbudowane zabezpieczenie przeciwprzepięciowe? Standardowo styczniki TeSys D nie posiadają wbudowanego modułu przeciwprzepięciowego, jednak konstrukcja pozwala na łatwy montaż opcjonalnych ograniczników przepięć (warystorów lub diod) bezpośrednio na zaciskach cewki.
