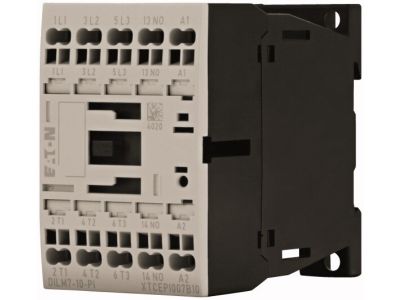

Stycznik mocy DILM 7A 3P 3kW 24V AC 1NO DILM7-10(24V50/60HZ)-PI | 199221 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON DILM7-10(24V50/60HZ)-PI o numerze katalogowym 199221 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Jako element serii styczników do 170 A, model ten charakteryzuje się 3-biegunową konstrukcją, która umożliwia efektywne sterowanie odbiornikami trójfazowymi. Kluczowym wyróżnikiem urządzenia jest zastosowanie innowacyjnej technologii zacisków sprężynowych typu Push-In. Pozwala ona na błyskawiczny montaż przewodów bez użycia narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych i eliminuje ryzyko poluzowania się połączeń pod wpływem drgań.

• Wydajność prądowa: Znamionowy prąd pracy w kategorii AC-3 (400 V) wynosi 7 A, co przekłada się na moc znamionową silnika rzędu 3 kW.
• Wszechstronność sterowania: Cewka zasilana napięciem 24V AC (50/60Hz) pozwala na bezpieczną integrację z systemami automatyki.
• Styki pomocnicze: Urządzenie wyposażone jest w jeden zintegrowany zestyk zwierny (1NO), ułatwiający realizację układów podtrzymania lub sygnalizacji stanu pracy.
• Kompatybilność z IE3: Stycznik został zoptymalizowany pod kątem obsługi nowoczesnych silników o wysokiej klasie wydajności energetycznej IE3, które charakteryzują się wyższymi prądami rozruchowymi.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości. Elementy łączeniowe są w pełni zgodne z normą EN 50012, co gwarantuje precyzyjne oznaczenie zacisków i niezawodność działania w układach sterowania. Urządzenie jest przystosowane do pracy w szerokim spektrum kategorii użytkowych, w tym AC-1 (obciążenia nieindukcyjne, np. piece oporowe), AC-3/AC-3e (standardowe silniki indukcyjne) oraz AC-4 (trudne warunki pracy, takie jak hamowanie przeciwprądem czy tryb impulsowy).

Zastosowanie

Stycznik DILM7-10 znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej i przemysłowej. Dzięki wysokiej odporności na prądy termiczne (Ith do 50 A dla pracy 1-biegunowej bez obudowy), idealnie nadaje się do:

• Sterowania napędami pomp, wentylatorów oraz przenośników taśmowych.
• Zarządzania pracą pieców oporowych i systemów grzewczych (kategoria AC-1).
• Układów nawrotnych i systemów wymagających częstego impulsowania (kategoria AC-4).
• Integracji z modułami wyłączników pomocniczych serii DILM12-XHI…-PI oraz DILA-XHI(V)…-PI w celu rozbudowy logiki sterowania.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN. Dzięki technologii Push-In, przewody o odpowiednio dobranym przekroju (np. drut lub linka z tulejką) wystarczy wsunąć w gniazdo zacisku, aby uzyskać trwałe i gazoszczelne połączenie. W przypadku stosowania w obudowach, należy pamiętać o obniżeniu prądu termicznego Ith do poziomu 18 A (dla 3 biegunów), co wynika z ograniczonej cyrkulacji powietrza. Regularna kontrola wzrokowa stanu styków i czystości urządzenia zapewni długowieczność eksploatacji.

FAQ

• Czy ten stycznik obsłuży silnik o mocy 4 kW przy 400V? Nie, maksymalna moc znamionowa dla kategorii AC-3 przy napięciu 380V/400V wynosi 3 kW. Dla większych mocy należy wybrać model o wyższym prądzie znamionowym.
• Co oznacza technologia Push-In? Jest to system zacisków sprężynowych, który umożliwia montaż przewodów poprzez ich bezpośrednie wciśnięcie, co gwarantuje stały docisk niezależnie od wibracji otoczenia.
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, stycznik jest kompatybilny z modułami pomocniczymi takimi jak DILM12-XHI…-PI, co pozwala na rozbudowę o dodatkowe tory sygnałowe.
