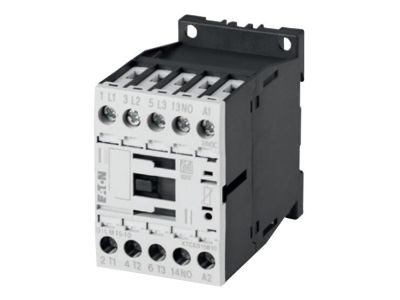

Stycznik mocy DILM 15A 3P 7,5kW 24V DC 1NC DILM15-01-EA(24VDC) | 189908 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 189908 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Model DILM15-01-EA charakteryzuje się 3-biegunową konstrukcją i jest dedykowany do sterowania silnikami elektrycznymi o mocy do 7,5 kW przy napięciu 400 V. Urządzenie pracuje w oparciu o cewkę sterującą na napięcie stałe 24V DC, co czyni go idealnym rozwiązaniem do systemów automatyki opartych na sterownikach PLC.

• Wysoka wydajność prądowa: Znamionowy prąd roboczy w kategorii AC-3 (380V/400V) wynosi 15,5 A, co pozwala na stabilną pracę standardowych silników indukcyjnych.
• Wszechstronność kategorii użytkowych: Urządzenie wspiera kategorie AC-1 (obciążenia nieindukcyjne, piece oporowe), AC-3 (rozruch i wyłączanie silników klatkowych) oraz AC-4 (rozruch, hamowanie przeciwprądem i praca impulsowa).
• Styk pomocniczy: Zintegrowany styk pomocniczy rozwierny (1NC) umożliwia realizację blokad elektrycznych lub sygnalizację stanu pracy urządzenia.
• Solidne zaciski śrubowe: Zastosowanie sprawdzonych zacisków śrubowych gwarantuje trwałe połączenie przewodów i odporność na wibracje występujące w środowisku przemysłowym.
• Zdolność cieplna: Prąd cieplny umowny na wolnym powietrzu (Ith) przy 40°C wynosi 22 A, co zapewnia bezpieczny margines pracy przy obciążeniach rezystancyjnych.

Zgodność z Normami

Stycznik EATON DILM15-01-EA został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Urządzenie spełnia wymagania normy IEC/EN 60947, która definiuje parametry aparatury rozdzielczej i sterowniczej. Dzięki temu stycznik zapewnia odpowiednią koordynację zabezpieczeń oraz wytrzymałość dielektryczną wymaganą w profesjonalnych rozdzielnicach elektrycznych.

Zastosowanie

Dzięki swojej charakterystyce, stycznik DILM15-01-EA znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Układy napędowe: Bezpośrednie uruchamianie silników indukcyjnych AC w pompach, wentylatorach i przenośnikach.
• Systemy grzewcze: Sterowanie piecami oporowymi i nagrzewnicami w kategorii AC-1.
• Automatyka budynkowa i przemysłowa: Integracja z systemami sterowania 24V DC w celu zarządzania odbiornikami mocy.
• Maszyny produkcyjne: Praca w cyklach przerywanych i nawrotnych dzięki wysokiej wytrzymałości w kategorii AC-4.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla długowieczności urządzenia. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków (zalecane użycie wkrętaka dynamometrycznego).
• Przekrój przewodów: Dobór przewodów powinien uwzględniać prąd znamionowy 15,5 A oraz warunki chłodzenia wewnątrz obudowy (gdzie prąd Ith spada do 18 A).
• Orientacja: Urządzenie powinno być montowane w pozycji pionowej lub zgodnie z dopuszczalnymi odchyleniami określonymi w dokumentacji technicznej producenta.
• Odstępy: Należy zachować odpowiednie odstępy izolacyjne od innych aparatów generujących ciepło.

FAQ

1. Czy ten stycznik posiada wbudowany moduł przeciwprzepięciowy?
Styczniki EATON z cewką DC często posiadają zintegrowane układy ochronne, jednak zawsze zaleca się weryfikację konkretnej wersji wykonania EA w dokumentacji technicznej pod kątem ochrony przed przepięciami łączeniowymi.

2. Jaka jest różnica między prądem w kategorii AC-3 a AC-1 dla tego modelu?
W kategorii AC-3 (silniki) prąd znamionowy wynosi 15,5 A, natomiast w kategorii AC-1 (obciążenia rezystancyjne) prąd cieplny umowny wynosi 22 A na wolnym powietrzu. Wynika to z mniejszego obciążenia styków podczas rozłączania prądów nieindukcyjnych.

3. Czy mogę sterować tym stycznikiem bezpośrednio z wyjścia tranzystorowego PLC?
Tak, cewka 24V DC charakteryzuje się niskim poborem mocy, co zazwyczaj pozwala na bezpośrednie sterowanie z wyjść cyfrowych sterowników PLC, o ile ich wydajność prądowa jest zgodna z poborem mocy cewki stycznika DILM15.
