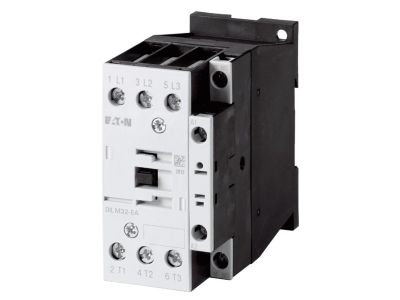

Stycznik mocy 3-bieg 32A [AC-3] 0Z1R, DILM32-01-EA(RDC24) | 190004 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON o oznaczeniu DILM32-01-EA(RDC24) to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Jako element serii DILM, charakteryzuje się on wyjątkową trwałością mechaniczną oraz elektryczną. Urządzenie posiada 3 bieguny główne i zostało zoptymalizowane pod kątem pracy z prądem znamionowym wynoszącym 32 A w kategorii użytkowania AC-3 przy napięciu 380 V - 400 V. Oznacza to zdolność do bezpiecznego rozruchu i wyłączania standardowych silników indukcyjnych w trakcie ich normalnej pracy.

• Wsparcie dla silników IE3: Stycznik jest w pełni kompatybilny z silnikami o wysokiej klasie sprawności IE3, co jest kluczowe w nowoczesnych, energooszczędnych systemach napędowych.
• Wszechstronność kategorii: Urządzenie obsługuje kategorie AC-1 (obciążenia nieindukcyjne, piece oporowe), AC-3 (standardowe silniki indukcyjne) oraz AC-4 (rozruch, hamowanie przeciwprądem, praca impulsowa).
• Napięcie sterujące: Model wyposażony jest w cewkę na napięcie stałe RDC24 (24V DC), co pozwala na bezpośrednią współpracę z systemami sterowania PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Zaciski śrubowe: Solidny system podłączeniowy oparty na zaciskach śrubowych gwarantuje trwały styk elektryczny i odporność na wstrząsy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947, co potwierdza jego niezawodność w warunkach przemysłowych. Specjalne oznaczenie logo IE3 na opakowaniu gwarantuje, że stycznik radzi sobie z wyższymi prądami rozruchowymi charakterystycznymi dla silników o podwyższonej sprawności energetycznej. Stopień ochrony oraz izolacja zostały dobrane tak, aby zapewnić maksymalne bezpieczeństwo operatorom i instalacjom.

Zastosowanie

Stycznik DILM32-01-EA(RDC24) znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do:

• Sterowania układami napędowymi pomp, wentylatorów i przenośników.
• Zarządzania pracą pieców oporowych i systemów grzewczych (kategoria AC-1).
• Zaawansowanych układów sterowania maszyn wymagających częstego łączenia (kategoria AC-4).
• Integracji w szafach sterowniczych, gdzie wymagane jest sterowanie bezpiecznym napięciem 24V DC.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków (zalecane wartości zgodne z dokumentacją techniczną producenta).
• Przekroje przewodów: Dobór przekroju przewodów zasilających musi uwzględniać prąd znamionowy 32 A oraz warunki chłodzenia wewnątrz rozdzielnicy.
• Orientacja: Urządzenie powinno być montowane w pozycji pionowej lub dopuszczalnej przez producenta, aby zapewnić optymalne odprowadzanie ciepła z cewki i komór łukowych.

FAQ

• Czy ten stycznik nadaje się do sterowania oświetleniem? Tak, w kategorii AC-1 może być z powodzeniem stosowany do załączania obciążeń rezystancyjnych, w tym niektórych systemów oświetleniowych.
• Co oznacza oznaczenie RDC24? Oznacza to, że cewka stycznika jest przystosowana do zasilania napięciem stałym 24V DC z wbudowanym układem ochronnym.
• Czy mogę zastosować ten model do silnika o mocy większej niż wynika to z prądu 32A? Nie, prąd znamionowy 32A w kategorii AC-3 jest wartością graniczną dla bezpiecznej i długotrwałej pracy urządzenia przy 400V.
