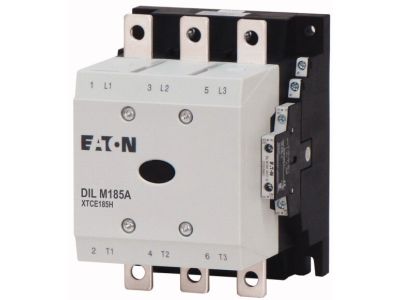

Stycznik mocy 3-bieg 185A [AC-3] 2Z2R, DILM185A/22(RAC240) | 139537 Eaton

Alternatywny kod produktu: DILM185A/22(RAC240)

Opis i Kluczowe Cechy

Stycznik mocy EATON DILM185A/22(RAC240) o numerze katalogowym 139537 to zaawansowane rozwiązanie łączeniowe zaprojektowane dla najbardziej wymagających aplikacji przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 185A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o dużej mocy. Wyposażenie w 3 bieguny główne oraz zintegrowane styki pomocnicze w konfiguracji 2Z2R (2 styki zwierne i 2 styki rozwierne) zapewnia szerokie możliwości w zakresie budowy układów sterowania i sygnalizacji.

• Elektronicznie obsługiwany układ napędowy: Zastosowanie nowoczesnej elektroniki sterującej pozwala na minimalizację mocy potrzebnej do rozruchu i podtrzymania stycznika, co przekłada się na mniejsze straty energii i ograniczenie nagrzewania się rozdzielnicy.
• Wysoka trwałość mechaniczna: Konstrukcja przewidziana na 10 milionów cykli łączeniowych gwarantuje wieloletnią, bezawaryjną pracę nawet w cyklach o wysokiej częstotliwości przełączeń.
• Zintegrowany układ ochronny: Wbudowana ochrona w elektronice sterującej eliminuje konieczność stosowania zewnętrznych ograniczników przepięć, chroniąc czułe komponenty sterownicze.
• Uniwersalność napięciowa: Urządzenie przystosowane do pracy w instalacjach o napięciu znamionowym izolacji do 1000V, co czyni je idealnym do nowoczesnych systemów energetycznych.

Zgodność z Normami

Stycznik DILM185A/22(RAC240) został zaprojektowany jako urządzenie globalne, spełniające rygorystyczne wymagania rynków międzynarodowych. Posiada pełną certyfikację UL oraz CSA, co umożliwia jego stosowanie w maszynach eksportowanych do Ameryki Północnej. Dodatkowo, zgodność z certyfikatem CCC otwiera drogę na rynek chiński. Bezpieczeństwo użytkowania potwierdza norma EN50274, dotycząca zabezpieczenia przed dotknięciem palcem lub grzbietem dłoni przy zastosowaniu odpowiednich pokryw zacisków.

Zastosowanie

Dzięki swojej solidnej konstrukcji i wysokim parametrom prądowym, stycznik ten znajduje zastosowanie w:

• Ciężkim przemyśle maszynowym do sterowania napędami o dużej mocy.
• Systemach HVAC i przepompowniach ścieków.
• Układach kompensacji mocy biernej oraz w rozdzielnicach głównych obiektów komercyjnych.
• Aplikacjach wymagających wysokiej niezawodności i precyzyjnego sterowania elektronicznego.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem następujących zasad:

• Przyłącza sterujące: Wyposażone w zaciski śrubowe, wymagają użycia odpowiednich końcówek tulejkowych dla zapewnienia trwałego kontaktu elektrycznego.
• Stopień ochrony: Urządzenie posiada stopień ochrony IP00, co oznacza konieczność montażu w obudowie lub szafie sterowniczej zapewniającej odpowiednie IP zewnętrzne.
• Akcesoria: System modułowy EATON pozwala na rozbudowę o boczne łączniki pomocnicze, blokady mechaniczne (dla układów nawrotnych) oraz specjalistyczne bloki zacisków kablowych ułatwiające podłączenie grubych przewodów zasilających.
• Ochrona silnika: Zaleca się stosowanie dedykowanego ochronnego przekaźnika silnikowego w celu zabezpieczenia napędu przed przeciążeniem lub zanikiem fazy.

FAQ

1. Czy stycznik posiada wbudowane styki pomocnicze?
Tak, model ten jest standardowo wyposażony w blok styków pomocniczych 2Z2R (2 zwierne, 2 rozwierne).

2. Jakie jest napięcie sterowania dla modelu RAC240?
Oznaczenie RAC240 wskazuje na elektroniczny napęd obsługujący szeroki zakres napięcia przemiennego, typowo w przedziale 190-240V AC.

3. Czy można zwiększyć stopień ochrony zacisków?
Tak, poprzez zastosowanie opcjonalnych pokryw zacisków można uzyskać ochronę przed dotykiem zgodnie z normą EN50274.
