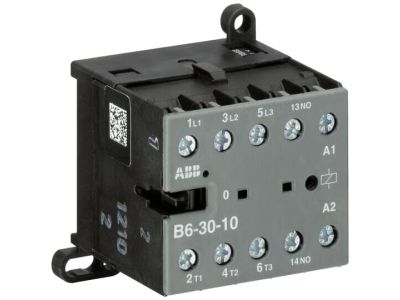

Stycznik miniaturowy AC-3 8,5A 4kW 3P, 220-240V AC, 1NO, B6-30-10-80, zaciski śrubowe | GJL1211001R8100 ABB

Opis i Kluczowe Cechy

Stycznik miniaturowy ABB z serii B6-30-10-80 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o maksymalnej oszczędności miejsca w rozdzielnicach przy zachowaniu pełnej funkcjonalności i niezawodności. Urządzenie charakteryzuje się 3-biegunową konstrukcją główną oraz zintegrowanym stykiem pomocniczym typu 1NO (normalnie otwarty). Dzięki prądowi znamionowemu 8,5 A w kategorii użytkowania AC-3, stycznik ten pozwala na efektywne sterowanie silnikami o mocy do 4 kW przy napięciu 400V.

• Kompaktowe wymiary: Idealne rozwiązanie do aplikacji OEM oraz modernizacji istniejących układów, gdzie przestrzeń montażowa jest ograniczona.
• Cicha praca cewki: Zastosowana technologia cewki zasilanej napięciem 220-240V AC minimalizuje hałas podczas pracy, co jest kluczowe w budynkach komercyjnych i mieszkalnych.
• Wskaźnik położenia: Mechaniczny wskaźnik stanu styków ułatwia diagnostykę i serwisowanie układu bez konieczności użycia specjalistycznych przyrządów pomiarowych.
• Zaciski śrubowe: Solidne połączenia gwarantują odporność na wstrząsy i zapewniają trwały kontakt elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w najbardziej wymagających środowiskach. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, co potwierdza jego zdolność do bezpiecznego łączenia prądów roboczych i przeciążeniowych. Urządzenie posiada certyfikację dopuszczającą je do obrotu na rynkach światowych, zapewniając wysoką trwałość mechaniczną i elektryczną.

Zastosowanie

Stycznik ABB B6-30-10-80 znajduje szerokie zastosowanie w różnych sektorach gospodarki:

• Przemysł: Sterowanie niewielkimi silnikami trójfazowymi, pompami, wentylatorami oraz przenośnikami w układach automatyki maszynowej.
• Budownictwo komercyjne: Zarządzanie systemami oświetleniowymi, sterowanie ogrzewaniem elektrycznym oraz klimatyzacją.
• Budownictwo mieszkaniowe: Przełączanie sygnałów sterujących oraz obsługa odbiorników jednofazowych o prądzie do 20 A w kategorii AC-1.
• Infrastruktura: Systemy sterowania bramami, roletami oraz innymi elementami automatyki budynkowej.

Wskazówki Montażowe

Montaż stycznika jest niezwykle elastyczny dzięki zintegrowanej możliwości instalacji na standardowej szynie DIN (35 mm) lub bezpośrednio na płycie montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Zaleca się stosowanie przewodów o przekrojach dostosowanych do prądu znamionowego obciążenia. Dzięki kompaktowej obudowie, styczniki te mogą być montowane w grupach, co pozwala na budowę gęstych systemów sterowania w małych obudowach.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model B6-30-10-80 posiada jeden wbudowany styk pomocniczy zwierny (1NO).
• Jakie jest napięcie sterowania cewki? Cewka w tym modelu jest przystosowana do pracy z napięciem przemiennym w zakresie 220-240V AC.
• Czy urządzenie można montować w dowolnej pozycji? Tak, konstrukcja stycznika pozwala na montaż pionowy lub poziomy, co zwiększa swobodę projektowania rozdzielnicy.
• Jaki jest maksymalny prąd dla obciążeń rezystancyjnych? W kategorii AC-1 stycznik może bezpiecznie przełączać prąd o natężeniu do 20 A.
