Stycznik mały AC-3 I=9A P=4kW 1Z0R, DILEM-10-G(48VDC) | 010245 Eaton

Alternatywny kod produktu: DILEM-10-G(48VDC)

Opis i Kluczowe Cechy

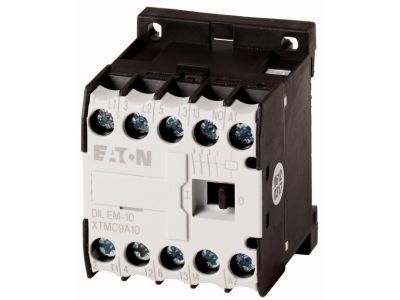

Stycznik mały DILEM-10-G (010245) o kategorii AC-3 przeznaczony do pracy z prądem 9 A i mocą 4 kW. Trzybiegunowe wykonanie umożliwia sterowanie odbiornikami trójfazowymi, natomiast cewka 48 V DC zapewnia kompatybilność z systemami automatyki niskonapięciowej. Urządzenie wyposażono w jeden zestyk pomocniczy zwierny o styku wymuszonym, co gwarantuje mechaniczne rozwieranie obwodu sygnalizacyjnego nawet przy zatarciu styków głównych. Szerokość modułu: standardowa dla serii DILEM – ok. 45 mm (montaż na szynie TH35).

• Prąd AC-3 9 A / moc 4 kW: bezpieczne załączanie silników o umiarkowanym obciążeniu bez ryzyka przegrzania styków – idealne do napędów wentylatorów, pomp czy kompresorów.
• Zestyk pomocniczy wymuszony (1Z): mechanicznie sprzężony ze stykami głównymi – gwarantuje jednoznaczny sygnał o stanie pracy stycznika, zwiększając bezpieczeństwo instalacji.
• Napięcie izolacji Ui 690 V: wysoka wytrzymałość dielektryczna pozwalająca pracować w instalacjach 400 V z dużym zapasem bezpieczeństwa.
• Trwałość mechaniczna 10 mln cykli łączenia: długa żywotność bez konieczności wymiany – zmniejsza koszty eksploatacji w aplikacjach o dużej liczbie załączeń.
• Stopień ochrony IP20 + zabezpieczenie przed dotknięciem (VDE 0106 część 100): ochrona przed przypadkowym kontaktem z częściami pod napięciem w rozdzielnicy – bezpieczeństwo dla personelu podczas konserwacji.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC/EN 60947 (aparatura rozdzielcza i sterownicza niskonapięciowa) oraz VDE 0106 część 100 w zakresie ochrony przed dotknięciem. Posiada certyfikat CE. Montaż zgodnie z instrukcją producenta gwarantuje pełną zgodność z obowiązującymi przepisami.

Zastosowanie

Stycznik DILEM-10-G został zaprojektowany z myślą o sterowaniu odbiornikami o charakterze silnikowym (kategoria AC-3) oraz obwodami pomocniczymi w automatyce przemysłowej i budynkowej.

• Sterowanie trójfazowymi silnikami asynchronicznymi (pompy, wentylatory, kompresory) o mocy do 4 kW przy napięciu 400 V AC.
• Przekaźnikowanie impulsów sterujących z PLC lub central automatyki budynkowej (cewka 48 V DC) do obwodów siłowych.
• Rozbudowa zestyków pomocniczych – możliwość dodania do 4 dodatkowych łączników (akcesoria: moduły łączników pomocniczych, zwory punktu gwiazdowego, łącznik równoległy) w celu sygnalizacji i blokad.
• Praca w rozdzielnicach elektrycznych, szafach sterowniczych i układach zabezpieczeń maszyn.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy mocować na szynie TH35 (DIN) lub przykręcić za pomocą śrub (zgodnie z dokumentacją). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwody są pozbawione napięcia. Przekrój przewodów dobierz do prądu znamionowego (9 A) oraz warunków otoczenia. Momenty dokręcania śrub zacisków – według danych producenta (zalecany moment: 0,8–1,2 Nm dla śrub aparatury modułowej). Nie przekraczaj znamionowych parametrów cewki (48 V DC).

FAQ

• Czy stycznik ma wbudowane podświetlenie LED? Nie, stycznik DILEM-10-G nie posiada fabrycznego podświetlenia. Jeśli wymagana jest sygnalizacja stanu załączenia, należy zastosować zewnętrzną lampkę lub moduł sygnalizacyjny (dostępny jako akcesorium).
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm (np. palce). Stycznik jest przeznaczony do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy.
• W jakiej kategorii pracy elektrycznej pracują styki główne? Styki główne są przystosowane do kategorii użytkowania AC-3 (sterowanie silnikami indukcyjnymi przy załączaniu wyłączania pod obciążeniem). Prąd znamionowy w tej kategorii wynosi 9 A, a moc 4 kW przy napięciu 400 V.
