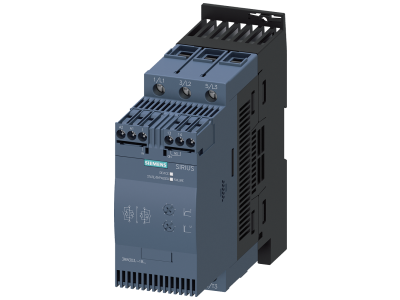

Softstart SIRIUS łagodny rozruch S2, 45A, 22kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW3036-1BB04 Siemens

Alternatywny kod produktu: 3RW30361BB04

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW3036-1BB04 to łagodny rozrusznik do standardowych zastosowań, przeznaczony do silników asynchronicznych trójfazowych. Urządzenie o prądzie 45A i mocy 22kW przy 400V zapewnia płynny rozruch, redukując prądy szczytowe i chroniąc sieć przed wahaniami napięcia. Zintegrowany bypass umożliwia zwartą konstrukcję i ogranicza nagrzewanie w szafie sterowniczej. Softstart pracuje w zakresie napięcia zasilania AC200-480V i sterowania AC/DC24V, przy temperaturze otoczenia do 40°C.

• Prąd znamionowy 45A / moc 22kW przy 400V: gwarantuje bezpieczną pracę z silnikami o średniej mocy, minimalizując ryzyko przeciążeń i przegrzania.
• Napięcie sterowania AC/DC24V: ułatwia bezpośrednią integrację ze sterownikami PLC i układami automatyki niskonapięciowej.
• Szeroki zakres napięcia zasilania (AC200-480V): zapewnia uniwersalność zastosowania w różnych sieciach bez konieczności dodatkowej konfiguracji.
• Temperatura otoczenia do 40°C: potwierdza stabilną pracę w typowych warunkach przemysłowych.
• Zintegrowany bypass: redukuje straty ciepła w trybie pracy ciągłej, wydłuża żywotność urządzenia i zmniejsza zapotrzebowanie na miejsce w szafie sterowniczej.

Zgodność z Normami

Softstart SIRIUS 3RW3036-1BB04 posiada dopuszczenia na całym świecie, w tym zgodność z normami IEC oraz UL/CSA. Urządzenie jest certyfikowane znakiem CE, co oznacza spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Łagodny rozrusznik SIRIUS 3RW3036-1BB04 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest stopniowe rozpędzanie silników asynchronicznych, ograniczenie przeciążeń mechanicznych i prądowych. Sprawdza się w standardowych aplikacjach przemysłowych i komercyjnych.

• Sterowanie rozruchem pomp, wentylatorów i przenośników o mocy do 22 kW – redukcja uderzeń hydraulicznych i naprężeń mechanicznych.
• Zastosowanie w instalacjach z wrażliwą siecią zasilającą – eliminacja skoków napięcia i prądu podczas rozruchu.
• Automatyka budynkowa i przemysłowa – łatwa integracja z PLC poprzez napięcie sterowania 24V.
• Modernizacja układów gwiazda-trójkąt – oszczędność miejsca i okablowania przy zachowaniu bezobsługowej pracy.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie softstartu SIRIUS 3RW3036-1BB04 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w szafie sterowniczej. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Zapewnij odpowiednią wentylację, aby nie przekraczać temperatury pracy 40°C.

FAQ

• Czy softstart SIRIUS 3RW3036-1BB04 wymaga zewnętrznego bypassu? Nie, urządzenie posiada zintegrowany bypass, który automatycznie zwierany jest po osiągnięciu pełnej prędkości. Pozwala to na zwartą konstrukcję i mniejsze straty ciepła w trybie pracy ciągłej.
• Jaki jest stopień ochrony tego softstartu? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo w szafach sterowniczych urządzenia tego typu pracują w środowisku IP20 – wymagają montażu w obudowie zapewniającej odpowiednią ochronę przed pyłem i dotykiem.
• Jakie napięcie sterowania jest wymagane? Softstart zaprojektowano do napięcia sterowania AC/DC24V. Dzięki bezpośredniemu sterowaniu niskim napięciem możliwa jest łatwa integracja z PLC i przekaźnikami bez dodatkowych zasilaczy konwertujących.
