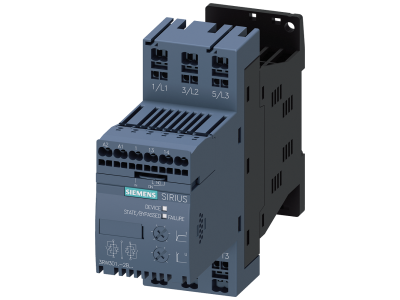

Softstart SIRIUS łagodny rozruch S00, 6,5A, 3kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW3014-2BB04 Siemens

Alternatywny kod produktu: 3RW30142BB04

Opis i Kluczowe Cechy

Softstart SIRIUS Siemens 3RW3014-2BB04 to urządzenie do łagodnego rozruchu silników asynchronicznych trójfazowych w standardowych zastosowaniach przemysłowych. Przeznaczony do pracy w sieci o napięciu zasilania AC 200–480 V, z napięciem sterowania AC/DC 24 V. Prąd znamionowy 6,5 A pozwala na obsługę silników o mocy 3 kW przy 400 V (wielkość S00). Dzięki płynnemu narastaniu napięcia redukuje prądy rozruchowe i obciążenia mechaniczne, wydłużając żywotność napędu.

• Prąd znamionowy 6,5 A: Umożliwia bezpieczną pracę z silnikami o mocy do 3 kW (400 V) bez ryzyka przeciążenia styków wewnętrznych.
• Napięcie zasilania AC 200–480 V: Szeroki zakres napięć sieciowych zapewnia kompatybilność z różnymi instalacjami przemysłowymi.
• Sterowanie AC/DC 24 V: Możliwość podłączenia do typowych układów sterowania niskonapięciowego, upraszcza integrację z systemami automatyki.
• Łagodny rozruch: Redukuje prądy szczytowe nawet o kilkadziesiąt procent w porównaniu do bezpośredniego startu, co odciąża sieć i zabezpiecza elementy napędu przed udarami mechanicznymi.
• Kompaktowa obudowa S00: Oszczędza miejsce w szafie sterowniczej i ułatwia montaż na szynie TH35.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich oraz posiada certyfikację CE. Zostało zaprojektowane i wyprodukowane zgodnie z obowiązującymi standardami bezpieczeństwa dla aparatury łączeniowej i sterowniczej. W razie potrzeby szczegółowe dane o dopuszczeniach można znaleźć w dokumentacji technicznej producenta.

Zastosowanie

Softstart SIRIUS przeznaczony jest do płynnego rozruchu silników asynchronicznych w aplikacjach, gdzie kluczowe jest ograniczenie prądów rozruchowych i obciążeń mechanicznych. Sprawdza się w następujących scenariuszach:

• Sterowanie silnikami pomp, wentylatorów i sprężarek – redukcja uderzeń hydraulicznych i wydłużenie żywotności łożysk.
• Napędy taśmociągów i przenośników – płynny start zapobiega przesuwaniu się ładunku i przeciążeniom.
• Automatyka budynkowa (klimatyzacja, wentylacja) – cicha i bezawaryjna praca w systemach HVAC.
• Maszyny produkcyjne wymagające łagodnego rozruchu (miksery, wirówki) – ochrona przekładni i sprzęgieł.

Wskazówki Montażowe

Montaż i podłączenie softstartu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) w pozycji zapewniającej odpowiednią wentylację. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 6,5 A oraz miejscowych warunków instalacyjnych.

FAQ

• Jakie napięcie sterowania jest wymagane dla softstartu 3RW3014-2BB04? Urządzenie zasilane jest napięciem sterującym AC/DC 24 V – zgodnie z danymi katalogowymi.
• Jaki jest stopień ochrony softstartu SIRIUS S00? Dla aparatury modułowej montowanej wewnątrz rozdzielnic standardowo przyjmuje się IP20. Dokładne dane znajdują się w instrukcji producenta.
• Czy softstart pracuje w trybie bypass po rozruchu? Model 3RW3014-2BB04 wyposażony jest w zintegrowany bypass (zgodnie z danymi technicznymi), co oznacza, że po osiągnięciu pełnej prędkości silnik jest zasilany bezpośrednio, a obwód tyrystorowy jest odłączany, minimalizując straty ciepła.
