SFX 304L 1800x1200x400 | NSYSFX181240 Schneider Electric

Opis i Kluczowe Cechy

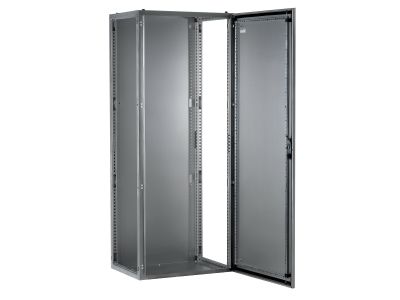

Obudowa stojąca Spacial SFX 304L o symbolu NSYSFX181240 to wielofunkcyjna konstrukcja ze stali nierdzewnej 304L przeznaczona do eksploatacji w trudnych warunkach. Dzięki wymiarom 1800 x 1200 x 400 mm zapewnia przestrzeń dla rozbudowanych układów sterowania, a klasa ochrony IP55 i odporność mechaniczna IK10 gwarantują bezpieczeństwo instalacji w środowiskach o podwyższonej wilgotności i ryzyku uderzeń.

• Stal nierdzewna 304L: odporna na korozję, idealna do przemysłu spożywczego, chemicznego i środowisk agresywnych – długa żywotność bez konieczności dodatkowych zabezpieczeń.
• Stopień ochrony IP55 (IEC60529): pyłoszczelność i ochrona przed strugami wody umożliwiają montaż na zewnątrz budynków lub w strefach mycia.
• Klasa IK10 (IEC62262): odporność na uderzenia o energii 20 J chroni wnętrze przed skutkami przypadkowych kolizji i aktów wandalizmu.
• Drzwi dwuskrzydłowe z możliwością otwarcia do 120° i odwracane: łatwy dostęp do komponentów z dowolnej strony, ułatwia instalację i serwisowanie.
• Zamek trójpunktowy z uchwytem (wkładka 5 mm, podwójny pręt): wysoki poziom zabezpieczenia przed nieautoryzowanym dostępem, jednocześnie prosty w obsłudze.

Zgodność z Normami

Obudowa spełnia wymagania norm IEC60529 dla stopnia ochrony IP55 oraz IEC62262 dla klasy odporności mechanicznej IK10. Certyfikat CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Konstrukcja ze stali nierdzewnej 304L zapewnia dodatkową odporność korozyjną zgodną z przeznaczeniem do trudnych warunków.

Zastosowanie

Obudowa Spacial SFX 304L dedykowana jest do instalacji, w których wymagana jest wysoka odporność na korozję, wilgoć i uderzenia. Sprawdza się w przemyśle, na zewnątrz budynków oraz w obiektach użyteczności publicznej.

• Rozdzielnice sterownicze i szafy automatyki w zakładach spożywczych, chemicznych i farmaceutycznych.
• Montaż urządzeń w strefach narażonych na wilgoć, pył i agresywne środki czyszczące.
• Instalacje infrastruktury budynkowej, gdzie wymagany jest wysoki poziom ochrony przed wandalizmem (IK10).
• Systemy sterowania, sygnalizacji i dystrybucji energii w obiektach zewnętrznych (np. przepompownie, stacje bazowe).

Wskazówki Montażowe

Montaż i obsługa obudowy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed jakimikolwiek pracami wewnątrz obudowy należy bezwzględnie odłączyć napięcie. Obudowę ustawić na stabilnym, wypoziomowanym podłożu. Wszelkie połączenia przewodów wykonać zgodnie z dokumentacją producenta, dobierając przekroje do obciążenia prądowego. Płyta montażowa, drzwi oraz płyta przepustu kablowego mogą być demontowane w celu ułatwienia montażu – czynności te wykonuje się przy odłączonym napięciu.

FAQ

• Czy obudowa ma podświetlenie lub wizjer? W dostarczanych danych nie ma informacji o podświetleniu ani wizjerze. Obudowa wyposażona jest w drzwi pełne z zamkiem trójpunktowym – brak elementów szklanych.
• Jakie są warunki środowiskowe dla obudowy IP55? Stopień ochrony IP55 (IEC60529) oznacza pyłoszczelność i ochronę przed strugami wody padającymi pod dowolnym kątem. Obudowa nadaje się do użytku wewnątrz i na zewnątrz, pod warunkiem że nie jest długotrwale zanurzana.
• Czy można zmienić stronę otwierania drzwi? Tak, drzwi są odwracalne – istnieje możliwość zmiany strony otwierania. Czynność tę powinien wykonać instalator zgodnie z instrukcją montażu.
