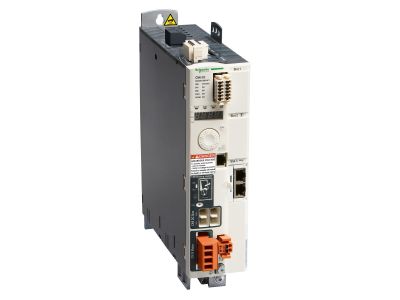

Serwonapęd Lexium 32 zasilanie jednofazowe 115-230V 0,5/1,0kW | LXM32MD18M2 Schneider Electric

Opis i Kluczowe Cechy

Serwonapęd Lexium 32 LXM32MD18M2 to zaawansowane urządzenie Motion w formacie książkowym, przeznaczone do precyzyjnego sterowania serwomotorami w aplikacjach przemysłowych. Dzięki zasilaniu jednofazowemu 115–230 V oraz mocy znamionowej 0,5 kW (przy 115 V) i 1,8 kW (przy 400 V) zapewnia elastyczne dopasowanie do wymagań obciążenia. Wbudowany filtr EMC ułatwia integrację i redukuje zakłócenia elektromagnetyczne.

• Znamionowe napięcie zasilania 100…120 V i 200…240 V: umożliwia pracę w sieciach o różnym napięciu bez konieczności stosowania dodatkowych transformatorów.
• Moc znamionowa 0,5 kW (115 V) i 1,8 kW (400 V) przy częstotliwości impulsowania 8 kHz: gwarantuje precyzyjne sterowanie momentem i prędkością w szerokim zakresie obciążeń.
• Zintegrowany filtr EMC: redukuje emisję zakłóceń elektromagnetycznych, co upraszcza montaż i zwiększa kompatybilność z innymi urządzeniami w szafie sterowniczej.
• Prąd obciążenia linii od 6 A do 8,5 A (w zależności od napięcia i konfiguracji dławika): pozwala precyzyjnie dobrać zabezpieczenia nadprądowe i przewody zasilające.
• Format książkowy: oszczędza miejsce w rozdzielnicy i ułatwia uporządkowaną instalację w szafach sterowniczych.

Zgodność z Normami

Serwonapęd Lexium 32 LXM32MD18M2 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja urządzenia wymagają przestrzegania zaleceń producenta zawartych w dokumentacji technicznej.

Zastosowanie

Serwonapęd Lexium 32 LXM32MD18M2 znajduje zastosowanie w układach wymagających precyzyjnego pozycjonowania, regulacji prędkości i momentu obrotowego. Sprawdza się w zautomatyzowanych liniach produkcyjnych oraz w maszynach pakujących, formujących i montażowych.

• Sterowanie serwomotorami w precyzyjnych pozycjonerach liniowych i obrotowych
• Automatyzacja procesów pakowania, etykietowania i sortowania
• Napędy podajników, transporterów i manipulatorów w robotyce przemysłowej
• Regulacja prędkości w maszynach tekstylnych, drukarskich i obróbczych

Wskazówki Montażowe

Montaż serwonapędu Lexium 32 LXM32MD18M2 może być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac instalacyjnych należy bezwzględnie odłączyć napięcie zasilające i odczekać czas wymagany do rozładowania kondensatorów (zgodnie z instrukcją producenta). Urządzenie przeznaczone jest do montażu w szafie sterowniczej na płycie montażowej lub szynie DIN TH35 (w zależności od dedykowanego akcesorium). Przekrój przewodów zasilających i silnikowych należy dobrać do spodziewanego prądu obciążenia oraz warunków środowiskowych. Momenty dokręcania zacisków oraz wymagane odstępy izolacyjne – stosować się do danych zawartych w oficjalnej dokumentacji technicznej (karcie katalogowej i instrukcji montażu). Nie wolno uruchamiać napędu bez uprzedniego sprawdzenia poprawności połączeń i ustawień parametrów.

FAQ

• Czy serwonapęd Lexium 32 LXM32MD18M2 wymaga zewnętrznego dławika liniowego? Zastosowanie zewnętrznego dławika liniowego (np. 1 mH) wpływa na wartość THDI – producent podaje parametry zarówno z dławikiem, jak i bez. W konkretnych aplikacjach decyzję należy podjąć na podstawie analizy harmonicznych sieci i zaleceń projektowych.
• Jakie jest napięcie wyjściowe serwonapędu? W zależności od konfiguracji zasilania napięcie wyjściowe może wynosić 170…264 V (dla sieci 200…240 V) lub 85…132 V (dla sieci 100…120 V). Dokładne wartości zależą od warunków obciążenia i ustawień sterownika.
• Czy urządzenie posiada wbudowany filtr EMC? Tak, filtr EMC jest zintegrowany w serwonapędzie LXM32MD18M2, co redukuje poziom zakłóceń przewodzonych i upraszcza proces certyfikacji maszyny pod kątem kompatybilności elektromagnetycznej.
