Wkładka bezpiecznika cylindrycznego, 10x38 mm, 12 A, gG, Un AC: 500 V, SENTRON | 3NW6006-1 Siemens

Alternatywny kod produktu: 3NW60061

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego Siemens SENTRON o symbolu 3NW6006-1 to wysokiej jakości element zabezpieczający w rozmiarze 10x38 mm, przystosowany do prądu 12 A i napięcia AC 500 V. Charakterystyka gG (ogólnego zastosowania) zapewnia selektywną ochronę urządzeń przemysłowych przed zwarciami i przeciążeniami. Dzięki zgodności z międzynarodowymi normami oraz kompatybilności z systemami uchwytów SENTRON stanowi uniwersalne rozwiązanie dla instalacji wymagających niezawodności i bezpieczeństwa.

• Prąd znamionowy 12 A: Umożliwia bezpieczną pracę w obwodach o średnim obciążeniu, chroniąc przewody i odbiorniki przed skutkami przeciążeń i zwarć.
• Napięcie znamionowe AC 500 V: Przeznaczony do aplikacji sieciowych o napięciu do 500 V, typowych dla instalacji przemysłowych.
• Charakterystyka gG: Bezpieczniki ogólnego zastosowania – łączą ochronę przeciążeniową i zwarciową, odpowiednie do kabli, silników i innych urządzeń.

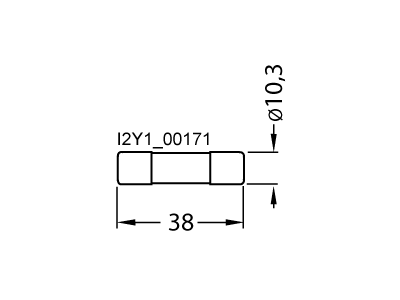

• Wymiary 10x38 mm: Standardowy rozmiar wkładek cylindrycznych, kompatybilny z szeroką gamą uchwytów i podstaw bezpiecznikowych.
• Zgodność z normami IEC 60269-1, -2, -3 i UL 512: Gwarantuje bezpieczeństwo i akceptację na rynku europejskim oraz amerykańskim.

Zgodność z Normami

Wkładka bezpiecznikowa SENTRON 3NW6006-1 spełnia wymagania norm międzynarodowych IEC 60269-1, -2 i -3 dla bezpieczników niskiego napięcia oraz normy UL 512. Posiada certyfikację CE i jest dopuszczona do stosowania jako odłącznik bezpiecznikowy (nie do łączenia pod obciążeniem).

Zastosowanie

Wkładka cylindryczna 12 A gG znajduje zastosowanie w przemysłowych systemach rozdzielczych i sterowniczych, gdzie wymagana jest selektywna i niezawodna ochrona obwodów.

• Ochrona przewodów elektrycznych i kabli w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie silników, transformatorów, urządzeń grzewczych oraz innych odbiorników przemysłowych.
• Stosowana w obwodach sterowania i automatyki jako element zabezpieczenia przed zwarciem.
• Idealna do systemów bezpieczników cylindrycznych SENTRON w szafach sterowniczych i rozdzielczych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do wymiany lub instalacji bezwzględnie odłącz napięcie. Wkładkę należy umieścić w odpowiednim uchwycie lub podstawie bezpiecznikowej zgodnym z DIN (np. szyna TH35). Moment dokręcania połączeń oraz przekrój przewodów dobierać zgodnie z dokumentacją producenta i obowiązującymi normami. Używaj wyłącznie wkładek o parametrach zgodnych z projektem instalacji.

FAQ

• Czy wkładka 3NW6006-1 posiada wskaźnik zadziałania? W samej wkładce nie ma wbudowanego wskaźnika. W systemach SENTRON moduł wsuwany może zawierać pulsującą LED sygnalizującą wyzwolenie bezpiecznika (szybkie rozpoznawanie awarii).
• Jakie napięcie i prąd znamionowy ma ta wkładka? Prąd znamionowy wynosi 12 A, a napięcie znamionowe AC 500 V. Charakterystyka to gG (ogólnego zastosowania).
• Czy mogę stosować tę wkładkę do odłączania obwodu pod obciążeniem? Nie, bezpiecznik cylindryczny nie jest przewidziany do łączenia pod obciążeniem. Służy wyłącznie jako element zabezpieczający. Do przełączania pod obciążeniem należy stosować odpowiednie rozłączniki (np. serii 3KF firmy Siemens).
