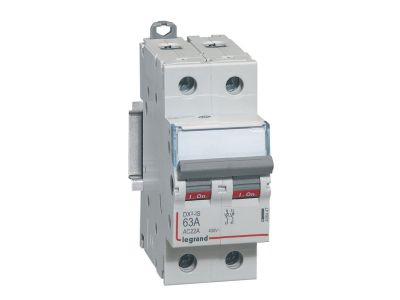

Rozłącznik izolacyjny modulowy FR 302 63A 2P | 406447 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 302 o numerze katalogowym 406447 to zaawansowany aparat elektryczny renomowanej marki LEGRAND, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na bezpieczne i skuteczne odłączanie obwodów pod obciążeniem. Jako aparat dwubiegunowy (2P), zapewnia jednoczesne rozłączanie dwóch torów prądowych w instalacjach o napięciu znamionowym 400 V~.

• Kategoria pracy AC 23 A: Gwarantuje zdolność do łączenia i rozłączania obciążeń rezystancyjnych oraz indukcyjnych, co jest kluczowe w wymagających aplikacjach przemysłowych.
• Wytrzymałość zwarciowa: Urządzenie posiada wysoką odporność na prądy zwarciowe do 10 kA, co znacząco podnosi poziom bezpieczeństwa całej rozdzielnicy.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 2 moduły (35 mm) pozwala na optymalne zagospodarowanie miejsca na szynie montażowej.
• Ergonomiczna dźwignia: Wykonana w kolorze szarym, zapewnia czytelną sygnalizację stanu styków i komfortową obsługę manualną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co potwierdza najwyższą jakość wykonania oraz niezawodność w trudnych warunkach eksploatacyjnych. Dzięki spełnieniu tych standardów, rozłącznik FR 302 może być stosowany w instalacjach wymagających wysokiego stopnia pewności zasilania i bezpieczeństwa obsługi.

Zastosowanie

Rozłącznik izolacyjny Legrand FR 302 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem jako:

• Główny wyłącznik zasilania w rozdzielnicach modułowych.
• Aparat sterujący i zabezpieczający w podrozdzielnicach piętrowych.
• Element izolacyjny w układach automatyki budynkowej i przemysłowej.
• Rozłącznik serwisowy pozwalający na bezpieczne prowadzenie prac konserwacyjnych w obrębie wybranych obwodów.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowego wspornika TH35 (szyna DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Uniwersalne przyłącza: Konstrukcja zacisków umożliwia podłączenie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia mostkowanie aparatów w rzędzie.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków (zgodnie z dokumentacją techniczną producenta).
• Pozycja pracy: Aparat może być montowany w dowolnej pozycji na szynie TH35, co zwiększa elastyczność projektowania rozdzielnicy.

FAQ

• Czy rozłącznik FR 302 może pracować jako wyłącznik główny? Tak, dzięki prądowi znamionowemu 63 A i kategorii AC 23 A, doskonale sprawdza się w roli głównego aparatu izolacyjnego w domowych i przemysłowych tablicach rozdzielczych.
• Jaka jest szerokość urządzenia w milimetrach? Rozłącznik zajmuje 2 moduły 17,5 mm, co sumarycznie daje 35 mm szerokości na szynie DIN.
• Czy urządzenie współpracuje z szynami łączeniowymi? Tak, konstrukcja zacisków pozwala na swobodne stosowanie szyn grzebieniowych oraz sztyftowych, co znacznie przyspiesza prace instalacyjne i estetykę okablowania.
