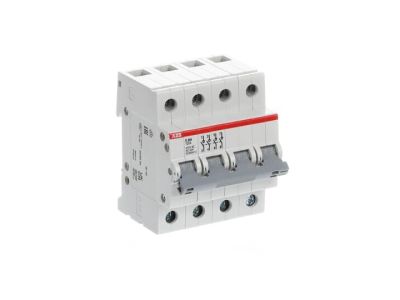

Rozłącznik izolacyjny E204/125A g, 4P 125A IP10 400V AC, pro M compact | 2CDE284001R1125 ABB

Alternatywny kod produktu: 2CDE284001R1125

Opis i Kluczowe Cechy

Rozłącznik izolacyjny E204/125A (symbol 2CDE284001R1125) to 4-biegunowe urządzenie przeznaczone do sterowania i odłączania obwodów elektrycznych o prądzie znamionowym 125A i napięciu 400V AC. Stopień ochrony IP10 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm. Szybki demontaż bez konieczności demontażu szyny zbiorczej oraz zintegrowana krawędź lay-on ułatwiają montaż i identyfikację. Możliwość rozbudowy o 3 styki pomocnicze S2C-H6R oraz dostępne akcesoria blokujące zapobiegają nieautoryzowanemu włączaniu/wyłączaniu.

• 4-biegunowa konstrukcja: Umożliwia sterowanie i odłączanie wszystkich faz w obwodzie trójfazowym, zapewniając pełną izolację elektryczną.
• Prąd znamionowy 125A przy 400V AC: Odpowiedni do zasilania odbiorników o średnim i dużym poborze mocy, takich jak silniki, piece, duże wentylatory.
• Stopień ochrony IP10: Ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm – przeznaczony do suchych pomieszczeń wewnątrz rozdzielnic.
• Szybki demontaż bez demontażu szyny zbiorczej: Ułatwia wymianę lub konserwację urządzenia bez wpływu na pozostałe elementy instalacji.
• Krawędź lay-on do systemu etykietowania ILS: Umożliwia łatwe i czytelne oznakowanie obwodów oraz identyfikację funkcji rozłącznika.

Zgodność z Normami

Rozłącznik izolacyjny E204/125A spełnia wymagania norm europejskich EN 60947-3 oraz EN 60669-1 dotyczących aparatury łączeniowej. Posiada homologacje VDE, CCC oraz KEMA, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Rozłącznik izolacyjny E204/125A znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnego i bezpiecznego sterowania oraz odłączania obwodów trójfazowych. Idealny do zastosowań przemysłowych i budowlanych.

• Sterowanie i odłączanie silników trójfazowych w maszynach i urządzeniach przemysłowych.
• Zabezpieczenie obwodów zasilających piece, duże wentylatory lub pompy w systemach grzewczych i klimatyzacyjnych.
• Wyłączanie obwodów w rozdzielnicach budynków przemysłowych i komercyjnych w celu przeprowadzenia prac konserwacyjnych.
• Zastosowanie w układach automatyki i sterowania, gdzie wymagana jest pewna izolacja obwodów.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie mocować na szynie TH35 zgodnie z normą EN 60715. Szybki demontaż umożliwiają specjalne zaczepy, które pozwalają na zmianę położenia rozłącznika bez konieczności odłączania przewodów. Przed montażem sprawdzić zgodność prądu znamionowego rozłącznika z obciążeniem obwodu. W przypadku rozbudowy o styki pomocnicze, montaż należy przeprowadzić zgodnie z instrukcją producenta. Blokada antywłamaniowa powinna być stosowana w miejscach narażonych na nieautoryzowany dostęp.

FAQ

• Czy rozłącznik E204/125A można stosować w obwodach DC? Nie, urządzenie jest przeznaczone wyłącznie do pracy w obwodach prądu przemiennego AC o napięciu 400V.
• Jakie akcesoria blokujące są dostępne do tego rozłącznika? Producent oferuje akcesoryjne blokady mechaniczne, które zapobiegają nieautoryzowanemu włączaniu/wyłączaniu rozłącznika. Dokładne modele należy sprawdzić w dokumentacji technicznej.
• Jaki jest zakres temperatur pracy rozłącznika? Praca urządzenia powinna odbywać się w zakresie temperatur od -25°C do +55°C, zgodnie z normami produktowymi.
