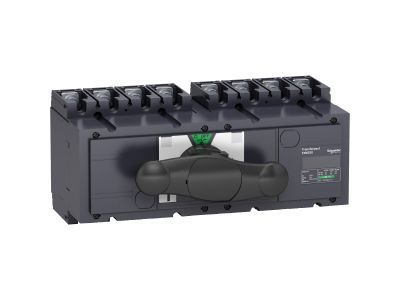

Rozłącznik izolacyjny 4P NS250 sieć-agregat | 31147 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS250 (symbol 31147) w wersji 4-biegunowej (4P) zaprojektowany do ręcznego przełączania źródła zasilania między siecią a agregatem. Jego prąd znamionowy 250 A umożliwia bezpieczną obsługę obwodów o dużym obciążeniu, a konstrukcja przystosowana jest zarówno do prądu przemiennego (AC), jak i stałego (DC) przy częstotliwości sieci 50/60 Hz. Urządzenie wyposażono w wyraźne wskazanie położenia styku, a przyłącza przednie ułatwiają okablowanie w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 250 A: Umożliwia zasilanie odbiorników o dużym poborze mocy bez ryzyka przegrzania styków – idealne do obwodów rezerwy agregatowej i rozdzielnic głównych.
• Konfiguracja 4P (4 bieguny): Zapewnia jednoczesne odłączanie wszystkich faz oraz przewodu neutralnego, co jest wymagane w sieciach TN-S i TT dla pełnego bezpieczeństwa izolacyjnego.
• Znamionowy prąd załączalny zwarciowy Icm 30 kA (samodzielny) / 330 kA z wyłącznikiem zabezpieczającym po stronie zasilania: Gwarantuje wysoką odporność na skutki zwarć w różnych układach zabezpieczeń.
• Wskazanie położenia styku (mechaniczny wskaźnik): Daje instalatorowi pewność wizualną, czy rozłącznik jest załączony, czy rozłączony – kluczowe podczas prac konserwacyjnych.
• Przyłącza przednie (górne i dolne): Ułatwiają prowadzenie przewodów w szafie i skracają czas montażu, zwłaszcza w aplikacjach wymagających częstego przełączania.

Zgodność z Normami

Rozłącznik izolacyjny INS250 spełnia wymagania obowiązujących norm europejskich (IEC/EN) dotyczących przełączników izolacyjnych. Certyfikat CE potwierdza zgodność z dyrektywami unijnymi. Urządzenie zaprojektowano zgodnie z zasadami bezpieczeństwa dla aparatury modułowej w rozdzielnicach.

Zastosowanie

INS250 dedykowany jest do aplikacji wymagających ręcznego przełączania między dwoma źródłami zasilania – siecią energetyczną a agregatem prądotwórczym. Sprawdza się w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach wymagających nieprzerwanego zasilania (UPS + generator).

• Ręczne załączanie rezerwy (sieć ↔ agregat) w rozdzielnicach głównych i podrozdzielniach.
• Izolacyjne odłączanie obwodu w trakcie prac serwisowych – pełne odłączenie wszystkich biegunów.
• Sterowanie odbiornikami o dużym poborze prądu (250 A) w instalacach przemysłowych i komercyjnych.
• Zastosowanie w rozdzielnicach stacjonarnych z przyłączami przednimi – łatwa integracja z istniejącą infrastrukturą okablowania.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od wszystkich biegunów. Urządzenie montuje się na płycie montażowej w rozdzielnicy – sposób stacjonarny. Przyłącza przewodów wykonać zgodnie z dokumentacją producenta (momenty dokręcania śrub). Przekrój przewodów dobrać do prądu znamionowego 250 A oraz spodziewanego obciążenia. Po zakończeniu montażu sprawdzić mechaniczne wskazanie położenia styku.

FAQ

• Czy rozłącznik działa zarówno w obwodach AC, jak i DC? Tak, urządzenie przystosowane jest do prądu przemiennego (AC) i stałego (DC) przy częstotliwości 50/60 Hz – w DC obowiązują jednak dodatkowe ograniczenia napięciowe (należy sprawdzić w dokumentacji technicznej producenta).
• Jaki jest stopień ochrony (IP) rozłącznika INS250? Producent nie podaje konkretnej wartości IP w karcie katalogowej. W standardowych rozdzielnicach wewnętrznych przyjmuje się IP20 zgodnie z ogólnymi zasadami dla aparatury modułowej.
• Czy rozłącznik sygnalizuje położenie styku? Tak, urządzenie wyposażone jest w mechaniczny wskaźnik położenia styków (widoczny na froncie). Dzięki temu instalator ma pewność, czy rozłącznik jest załączony, czy rozłączony bez konieczności pomiarów.
