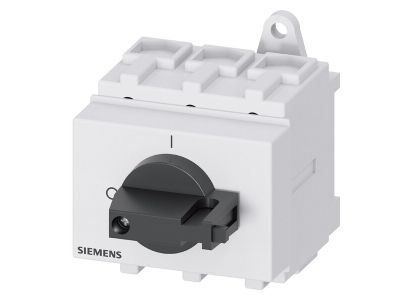

Rozłącznik główny, awaryjny 3-biegunowy 22kW/AC23A, 18,5kW/AC-3, 63A/AC-21A | 3LD2530-0TK11 Siemens

Alternatywny kod produktu: 3LD25300TK11

Opis i Kluczowe Cechy

Rozłącznik główny/awaryjny Siemens 3LD2530-0TK11 to 3-biegunowe urządzenie przeznaczone do odłączania obwodów głównych i pomocniczych oraz załączania silników indukcyjnych. Prąd znamionowy 63A w kategorii AC-21A oraz moc łączeniowa 22kW (AC23A) / 18,5kW (AC-3) zapewniają bezpieczną pracę w wymagających aplikacjach. Montaż modułowy na szynę TH35 lub za pomocą dwóch śrub, z żółto-czerwonym pokrętłem umożliwiającym blokadę w pozycji 0 na 2 kłódki.

• Prąd znamionowy 63A (AC-21A): bezpieczne odłączanie obwodów głównych i pomocniczych o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc łączeniowa 22kW (AC23A) / 18,5kW (AC-3): odpowiedni do załączania silników indukcyjnych i innych odbiorników o wysokim prądzie rozruchowym.
• 3-biegunowa konstrukcja: jednoczesne rozłączanie wszystkich faz w obwodach trójfazowych, zwiększające bezpieczeństwo.
• Żółto-czerwone pokrętło z blokadą na 2 kłódki: wyraźna wizualna informacja o stanie oraz zabezpieczenie przed przypadkowym załączeniem podczas prac konserwacyjnych.
• Montaż na szynę TH35 lub 2 śruby: elastyczność instalacji w standardowych rozdzielnicach modułowych i przemysłowych.

Zgodność z Normami

Rozłącznik spełnia wymagania europejskich norm i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik główny/awaryjny Siemens 3LD2530-0TK11 znajduje zastosowanie w przemyśle, automatyce budynkowej oraz w instalacjach rozdzielczych.

• Odłączanie obwodów głównych w szafach sterowniczych i rozdzielnicach.
• Awaryjne wyłączanie zasilania maszyn i urządzeń (funkcja stop awaryjny).
• Załączanie i odłączanie silników indukcyjnych o mocy do 18,5kW (AC-3).
• Prace konserwacyjne i naprawcze – bezpieczne odizolowanie obwodu od źródła napięcia.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Rozłącznik montuje się na szynie TH35 (DIN) lub za pomocą dwóch śrub w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z obowiązującymi normami oraz prądem obciążenia. Moment dokręcania zacisków należy sprawdzić w dokumentacji producenta. Blokada pokrętła w pozycji 0 (wyłączone) za pomocą dwóch kłódek zapobiega nieautoryzowanemu załączeniu.

FAQ

• Czy rozłącznik nadaje się do awaryjnego wyłączania? Tak, żółto-czerwone pokrętło oraz możliwość blokady w pozycji 0 spełniają wymagania dla wyłączników awaryjnych zgodnie z normami.
• Czy można go używać do załączania silników? Tak, dopuszczalna moc silników indukcyjnych wynosi 18,5kW w kategorii AC-3 oraz 22kW w AC23A.
• Jaki jest stopień ochrony? Informacje o stopniu ochrony nie są zawarte w podanych danych. Należy sprawdzić w pełnej dokumentacji technicznej Siemensa.
