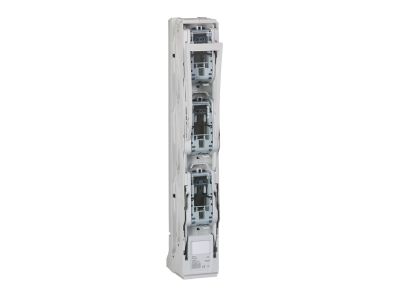

Rozłącznik bezpiecznikowy listwowy NH SPX3-V 2 400A | 605852 Legrand

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy listwowy NH SPX3-V o numerze katalogowym 605852 to zaawansowane rozwiązanie marki LEGRAND, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym łączeniowym In wynoszącym 400 A, co pozwala na bezpieczną obsługę obciążeń w wymagających instalacjach przemysłowych. Aparat jest dedykowany do współpracy z wkładkami bezpiecznikowymi o wielkości 2, przy czym dopuszczalne straty mocy wkładek NH na jedną fazę mogą wynosić do 60 W.

• Bezpieczeństwo operacyjne: Konstrukcja umożliwia rozłączanie obwodów pod obciążeniem, co jest kluczowe dla ciągłości procesów technologicznych.
• Pełna kontrola: Przezroczysta pokrywa pozwala na szybki podgląd stanu wkładki bezpiecznikowej bez konieczności otwierania aparatu, a dedykowane punkty pomiarowe umożliwiają kontrolę obecności napięcia.
• Mechanizm rozłączania: Urządzenie zapewnia jednoczesne rozłączanie wszystkich biegunów, co gwarantuje pełną izolację obwodu odpływowego.
• Zabezpieczenia: Możliwość blokowania pokrywy za pomocą kłódki chroni przed nieautoryzowanym dostępem i przypadkowym załączeniem.
• Rozbudowa: Aparat posiada dedykowane gniazda wewnątrz obudowy, które pozwalają na montaż przekładników prądowych, co ułatwia integrację z systemami pomiarowymi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z międzynarodową normą IEC/EN 60947-3, która definiuje wymagania dla rozłączników, odłączników oraz zestawów bezpiecznikowych. Kategoria użytkowania AC-23 B potwierdza, że urządzenie jest przystosowane do łączenia obciążeń mieszanych, rezystancyjnych i indukcyjnych, w tym umiarkowanych przeciążeń, co czyni go niezawodnym elementem w rozdzielnicach głównych.

Zastosowanie

Rozłącznik SPX3-V 400A znajduje szerokie zastosowanie w sektorze B2B, w szczególności w:

• Przemysłowych rozdzielnicach niskiego napięcia opartych na systemie szyn zbiorczych o rozstawie 185 mm.
• Złączach kablowych i szafach sterowniczych o dużej gęstości upakowania aparatury.
• Systemach zasilania budynków komercyjnych i wielorodzinnych, gdzie wymagana jest wysoka zdolność zwarciowa i niezawodność.
• Układach wymagających precyzyjnego monitorowania parametrów sieci dzięki możliwości montażu przekładników.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zachowania parametrów znamionowych urządzenia:

• Montaż mechaniczny: Aparat jest przeznaczony do montażu pionowego na systemie szyn zbiorczych o rozstawie 185 mm i grubości szyn 5 mm lub 10 mm.
• Przyłącze elektryczne: Wyposażony w zaciski śrubowe M12, które umożliwiają podłączenie kabli z końcówkami oczkowymi. Przekrój przyłączeniowy wynosi od 2 x 185 mm² do 240 mm², co zapewnia stabilne przesyłanie energii i minimalizację spadków napięcia.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub M12 zgodnie z dokumentacją techniczną, aby uniknąć przegrzewania się styków.
• Wkładki bezpiecznikowe: Należy pamiętać, że wkładki NH wielkości 2 nie wchodzą w skład zestawu i muszą zostać dobrane oddzielnie, zgodnie z charakterystyką zabezpieczanego odbiornika.

FAQ

• Czy rozłącznik można montować w poziomie? Producent określa pozycję pracy jako pionową, co jest optymalne dla odprowadzania ciepła i poprawnej pracy mechanizmów.
• Czy urządzenie posiada sygnalizację stanu styków? Tak, istnieje możliwość uzyskania sygnalizacji położenia pokrywy po zastosowaniu opcjonalnego akcesorium.
• Jakie kable można podłączyć do zacisków M12? Zaciski są przystosowane do kabli z końcówkami oczkowymi o przekrojach do 240 mm², co pozwala na elastyczne dopasowanie okablowania do mocy obciążenia.
