Rozłącznik awaryjny 3LD2 3P 25A 9,5kW montaż tablicowy pokrętło czarne | 3LD2103-0TK51 Siemens

Opis i Kluczowe Cechy

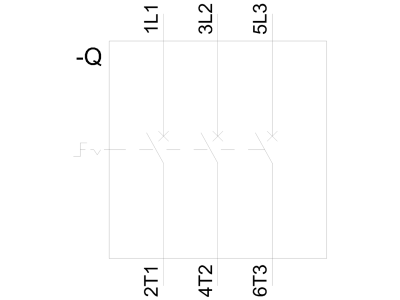

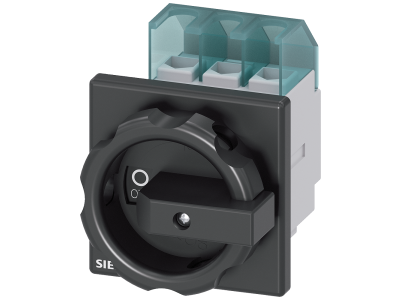

Rozłącznik awaryjny Siemens z serii 3LD2 o numerze katalogowym 3LD2103-0TK51 to wysokiej klasy aparat łączeniowy zaprojektowany do pracy w najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się 3-biegunową konstrukcją (3P) i prądem znamionowym ciągłym wynoszącym 25 A, co pozwala na bezpieczne zarządzanie mocą do 9,5 kW przy standardowym napięciu sieciowym. Kluczowym elementem jest czarny napęd obrotowy, który zapewnia precyzyjne sterowanie i wyraźną sygnalizację stanu pracy. Mechanizm blokujący umożliwia zabezpieczenie rozłącznika w pozycji OFF (0) za pomocą maksymalnie trzech kłódek, co stanowi fundament procedur bezpieczeństwa LOTO (Lockout/Tagout) podczas prac serwisowych.

• Wysoka zdolność łączeniowa: Przystosowany do załączania silników indukcyjnych oraz innych obciążeń o charakterze rezystancyjnym i indukcyjnym.
• Bezpieczeństwo: Możliwość blokady pokrętła eliminuje ryzyko przypadkowego załączenia napięcia.
• Trwałość: Solidna konstrukcja Siemens gwarantuje długą żywotność mechaniczną i elektryczną nawet przy częstych cyklach łączeniowych.
• Stopień ochrony: Front urządzenia po prawidłowym montażu zapewnia wysoką szczelność, chroniąc przed pyłem i wilgocią.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Rozłącznik spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie mają pewność, że urządzenie zachowa swoje właściwości izolacyjne oraz zdolność do bezpiecznego przerywania prądów roboczych i przeciążeniowych. Posiada również certyfikację CE oraz znaki jakości uznawane na rynkach światowych, co ułatwia jego integrację w maszynach przeznaczonych na eksport.

Zastosowanie

Rozłącznik 3LD2103-0TK51 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn i prefabrykacji szaf sterowniczych. Jest idealnym rozwiązaniem jako:

• Wyłącznik główny: Służący do całkowitego odizolowania maszyny od źródła zasilania.
• Wyłącznik awaryjny: Pozwalający na szybkie odłączenie zasilania w sytuacjach zagrożenia (wersja z czarnym pokrętłem dedykowana do standardowych operacji serwisowych).
• Rozłącznik serwisowy: Montowany bezpośrednio przy odbiornikach takich jak wentylatory, pompy czy przenośniki taśmowe, zapewniając bezpieczeństwo personelowi utrzymania ruchu.
• Łącznik obwodów pomocniczych: Dzięki możliwości rozbudowy o styki pomocnicze, może uczestniczyć w zaawansowanych układach sterowania.

Wskazówki Montażowe

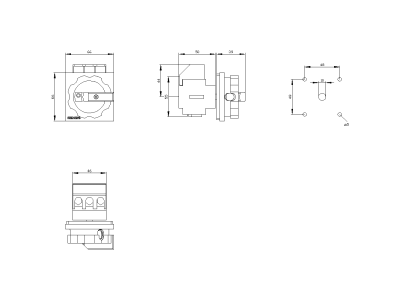

Urządzenie jest przeznaczone do montażu tablicowego (frontowego) na 4 otwory śrubowe, co gwarantuje stabilne osadzenie w elewacji rozdzielnicy lub obudowie maszyny. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z siłą określoną przez producenta, aby zapobiec przegrzewaniu się styków przy prądzie 25 A.
• Przekroje przewodów: Należy stosować przewody o przekroju dostosowanym do obciążenia 9,5 kW, zapewniając odpowiednią sztywność połączenia.
• Pozycjonowanie: Dzięki kompaktowej budowie, rozłącznik zajmuje minimalną przestrzeń wewnątrz obudowy, co ułatwia prowadzenie tras kablowych.
• Uszczelnienie: Należy upewnić się, że uszczelka pod pokrętłem jest prawidłowo ułożona, aby zachować deklarowany stopień ochrony IP frontu.

FAQ

• Czy rozłącznik może być używany jako wyłącznik bezpieczeństwa (E-Stop)? Ten model posiada czarne pokrętło, które zazwyczaj stosuje się jako rozłącznik główny lub serwisowy. Do funkcji E-Stop (zatrzymanie awaryjne) zaleca się wersje z czerwonym pokrętłem na żółtym tle.
• Ile kłódek można założyć na blokadę? Mechanizm pozwala na jednoczesne założenie do 3 kłódek, co jest standardem w procedurach bezpieczeństwa pracy wielu ekip serwisowych.
• Czy urządzenie nadaje się do montażu na szynie DIN? Ten konkretny model (3LD2103-0TK51) jest dedykowany do montażu tablicowego (frontowego). Do montażu na szynie DIN należy wybrać odpowiednią wersję z adapterem zatrzaskowym.
