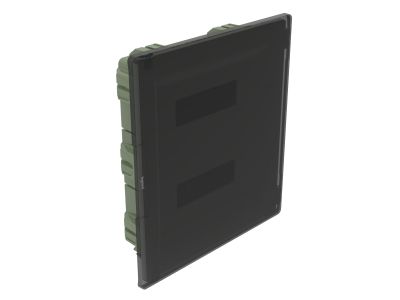

Rozdzielnica Practibox3 2X12 z drzwiami przezroczystymi | 401753 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Practibox3 2x12 z drzwiami przezroczystymi (symbol 401753) to kompaktowe urządzenie o prądzie znamionowym 63 A, wyposażone w dwa rzędy po 12 modułów (szerokość modułu 17,5 mm). Dzięki wymiarom 372 mm wysokości, 304 mm szerokości i 85 mm głębokości podstawy zapewnia elastyczną aranżację aparatury modułowej w standardowej wnęce.

• Prąd znamionowy 63 A: umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu bez ryzyka przegrzania listew przyłączeniowych.
• Stopień ochrony IP40 i IK07: chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed uderzeniami mechanicznymi (energia 2 J), co zwiększa trwałość w codziennej eksploatacji.
• II klasa ochronności: eliminuje konieczność dodatkowego uziemiania obudowy, upraszczając montaż i podnosząc bezpieczeństwo.
• Materiał samogasnący: w przypadku zwarcia ogranicza rozprzestrzenianie się ognia, co podnosi poziom bezpieczeństwa pożarowego instalacji.
• Demontowana konstrukcja wsporcza oraz listwy przyłączeniowe N i PE: ułatwiają szybki montaż i pewne przyłączenie przewodów neutralnych oraz ochronnych.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC/EN 60670-24 oraz IEC/EN 62208, a po odpowiednim wyposażeniu umożliwia utworzenie zestawów zgodnych z normą IEC/EN 61439-3. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Rozdzielnica Practibox3 2x12 przeznaczona jest do rozdziału energii elektrycznej i zabudowy aparatury modułowej w instalacjach mieszkaniowych, biurowych oraz lekkiego przemysłu.

• Rozdział energii i ochrona obwodów w budynkach mieszkalnych oraz wielorodzinnych.
• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników i innych urządzeń modułowych w rozdzielnicach wnękowych.
• Zasilanie obwodów oświetleniowych, gniazd wtykowych oraz urządzeń stałych.
• Instalacje wymagające wizualnej kontroli stanu aparatury dzięki przezroczystym drzwiom.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu wnękowego w ścianie. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony. Przewody przyłączyć do listew N i PE zgodnie z dokumentacją producenta, przestrzegając momentu dokręcania śrub podanego w instrukcji. Przekrój przewodów dobrać do spodziewanego obciążenia (maks. 63 A). Nie przekraczać maksymalnej liczby modułów.

FAQ

• Czy rozdzielnica jest wyposażona w drzwi przezroczyste? Tak, model 401753 posiada przezroczyste drzwi, które umożliwiają szybki podgląd stanu aparatów bez konieczności ich otwierania.
• Jaki stopień ochrony ma rozdzielnica? Stopień ochrony to IP40 (ochrona przed ciałami stałymi >1 mm) oraz IK07 (odporność na uderzenia mechaniczne 2 J).
• Czy rozdzielnica wymaga dodatkowego uziemienia obudowy? Nie – dzięki II klasie ochronności obudowa nie wymaga osobnego uziemienia. Należy jednak podłączyć przewód ochronny PE do dedykowanej listwy PE zgodnie z normami.
