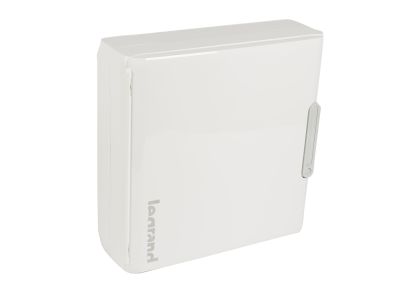

Rozdzielnica naścienna XL3 125, 2x18, IP40, drzwi białe | 401647 Legrand

Opis i Kluczowe Cechy

Rozdzielnica naścienna serii XL3 125 o symbolu 401647 to rozwiązanie do montażu aparatury modułowej w instalacjach budynkowych. Oferuje 2 rzędy po 18 modułów (łącznie 36 modułów), stopień ochrony IP40 z drzwiami (IK09) oraz drugą klasę ochronności. Wykonana z materiału samogasnącego o odporności na żar 750°C, zapewnia bezpieczeństwo dzięki zastosowaniu wyjmowanej konstrukcji wsporczej z możliwością uchylania.

• 36 modułów (2×18): Elastyczna konfiguracja – mieści aparaturę modułową i wyłączniki DPX3, umożliwiając rozbudowę instalacji bez konieczności stosowania dodatkowych rozdzielnic.
• Stopień ochrony IP40 / IK09 (z drzwiami): Skuteczna ochrona przed wnikaniem ciał stałych o średnicy >1 mm oraz odporność na uderzenia mechaniczne (z drzwiami) – bezpieczna praca w suchych pomieszczeniach wewnętrznych.
• Materiał samogasnący 750°C: Zwiększona odporność na zapłon i rozprzestrzenianie ognia – kluczowa cecha dla zgodności z wymogami ochrony przeciwpożarowej.
• Wyjmowana konstrukcja wsporcza z możliwością uchylania: Ułatwia montaż i konserwację aparatów – demontaż wsporników bez użycia narzędzi, a listwy przyłączeniowe IP2x N+PE upraszczają podłączenie przewodów.
• W pełni odwracalna konstrukcja: Drzwi, osłony i płyta przepustów kablowych (górna/dolna) demontowane bez narzędzi – możliwość dostosowania rozdzielnicy do kierunku prowadzenia instalacji.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60439-3 oraz IEC 60670-24. Posiada certyfikat CE i jest zgodna z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Rozdzielnica naścienna XL3 125 przeznaczona jest do rozdziału energii elektrycznej i ochrony obwodów w instalacjach budynków mieszkalnych, biurowych oraz lekkiego przemysłu. Sprawdza się w miejscach wymagających estetycznego wyglądu (drzwi białe RAL 9003) i sprawnego dostępu do aparatury.

• Rozdział obwodów oświetleniowych, gniazd i odbiorników w domach jednorodzinnych i mieszkaniach.
• Montaż zabezpieczeń nadprądowych, różnicowo-prądowych oraz styczników w szafach sterowniczych obiektów użyteczności publicznej.
• Instalacje w suchych pomieszczeniach wewnętrznych (biura, szkoły, hale produkcyjne) wymagające ochrony IP40.
• Rozbudowa istniejących rozdzielnic – możliwość zamontowania dwóch rzędów aparatów modułowych oraz wyłączników DPX3.

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Rozdzielnicę mocuje się do ściany na dostarczonych elementach (brak w zestawie?) – zgodnie z dokumentacją producenta. Wszystkie przewody należy dobierać do spodziewanego obciążenia i zabezpieczyć zgodnie z normami. Po zamontowaniu aparatury modułowej sprawdzić poprawność połączeń i działanie osłon ochronnych.

FAQ

• Czy rozdzielnica może być używana na zewnątrz? Nie – stopień ochrony IP40 zapewnia ochronę wyłącznie w pomieszczeniach suchych, wewnątrz budynków. Do zastosowań zewnętrznych wymagana jest wyższa klasa szczelności.
• Czy drzwi są przezroczyste czy białe? W modelu 401647 drzwi są w kolorze białym (RAL 9003). W ofercie dostępne są również wersje z drzwiami przezroczystymi – przed zakupem należy sprawdzić konkretny symbol.
• Jaka jest maksymalna liczba modułów w rozdzielnicy? Posiada 2 rzędy po 18 modułów, co daje łącznie 36 jednostek modułowych (moduły 17,5 mm). Można w niej zamontować zarówno aparaty modułowe, jak i wyłączniki DPX3 (po odpowiednim ustawieniu wsporników).
