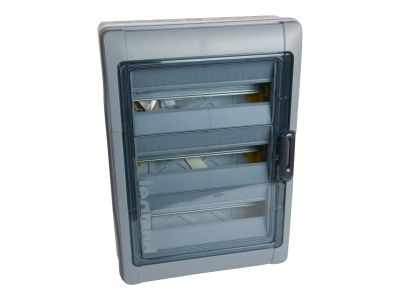

Rozdzielnica n/t RN65 3x18, z listwami, IP65 | 601947 Legrand

Opis i Kluczowe Cechy

Rozdzielnica natynkowa LEGRAND z serii RN65 o numerze katalogowym 601947 to zaawansowane rozwiązanie dedykowane do wymagających instalacji elektrycznych. Urządzenie charakteryzuje się konstrukcją 3-rzędową, z których każdy rząd mieści do 18 modułów, co daje łączną pojemność 54 modułów. Wykonana z wysokiej jakości polistyrenu odpornego na uderzenia, obudowa wykazuje wytrzymałość na żar do 650°C, natomiast drzwiczki z poliwęglanu zapewniają doskonałą widoczność aparatury przy zachowaniu najwyższej ochrony.

• Wysoki stopień ochrony IP65: Gwarantuje pełną pyłoszczelność oraz ochronę przed strumieniami wody, co pozwala na montaż w trudnych warunkach przemysłowych i zewnętrznych.
• Odporność mechaniczna IK09: Obudowa jest wysoce odporna na uderzenia mechaniczne, co minimalizuje ryzyko uszkodzenia aparatury wewnątrz.
• II klasa ochronności: Zapewnia dodatkowe bezpieczeństwo użytkowania poprzez izolację wzmocnioną.
• Pełna odwracalność: Zarówno obudowa, jak i drzwiczki są w pełni odwracalne, co znacząco ułatwia dopasowanie kierunku otwierania do warunków lokalowych.
• Elastyczność montażu: Wsporniki montażowe TH35 posiadają 2-pozycyjne mocowanie, umożliwiając instalację zarówno standardowych produktów modułowych, jak i aparatów mocy o większej głębokości.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystyczną normą PN-EN 60439-3, co potwierdza jego przydatność do użytku przez osoby niewykwalifikowane w instalacjach domowych i budynkach użyteczności publicznej, przy zachowaniu pełnych standardów bezpieczeństwa. Materiały użyte do produkcji są wolne od halogenów i charakteryzują się wysoką stabilnością termiczną, co jest kluczowe w systemach przeciwpożarowych i przemysłowych.

Zastosowanie

Dzięki swojej wytrzymałej konstrukcji i wysokiej szczelności, rozdzielnica RN65 3x18 znajduje szerokie zastosowanie w:

• Halach produkcyjnych i magazynach, gdzie występuje zapylenie i wilgoć.
• Warsztatach samochodowych i obiektach rolniczych.
• Instalacjach fotowoltaicznych jako główny punkt rozdziału energii.
• Budownictwie wielorodzinnym i komercyjnym jako rozdzielnica piętrowa lub główna.
• Miejscach wymagających zabezpieczenia aparatury przed dostępem osób niepowołanych (możliwość montażu zamka w klamce).

Wskazówki Montażowe

Montaż rozdzielnicy LEGRAND 601947 został zoptymalizowany pod kątem wygody instalatora:

• Odstęp między wspornikami: Standardowy odstęp 150 mm między szynami TH35 zapewnia komfortowe prowadzenie przewodów i odpowiednią cyrkulację powietrza.
• Wyjmowane podstawy: Możliwość demontażu podstaw montażowych i osłon frontowych pozwala na wygodne okablowanie rozdzielnicy poza miejscem docelowego montażu.
• Zaciski: W zestawie znajdują się listwy zaciskowe, które ułatwiają organizację przewodów neutralnych (N) i ochronnych (PE).
• Plombowanie: Konstrukcja umożliwia zaplombowanie pokrywy oraz osłony frontowej, co jest niezbędne w przypadku rozliczeń energii.
• Dławiki: Zaleca się stosowanie odpowiednich dławików kablowych w celu zachowania deklarowanego stopnia ochrony IP65 przy wprowadzaniu kabli.

FAQ

• Czy rozdzielnica zawiera szyny TH35? Tak, rozdzielnica jest wyposażona w trzy szyny TH35 o regulowanej głębokości montażu.
• Czy można w niej zamontować aparaturę niemodułową? Tak, istnieje możliwość doposażenia rozdzielnicy w perforowane płyty montażowe, co pozwala na instalację komponentów o niestandardowej konstrukcji.
• Jakie są kolory obudowy? Podstawa wykonana jest w kolorze jasnoszarym (L750A), natomiast pokrywa w kolorze ciemnoszarym (R746A).
• Czy drzwiczki można zamontować tak, aby otwierały się w lewo? Tak, konstrukcja jest w pełni odwracalna, co pozwala na zmianę kierunku otwierania drzwi bez konieczności przerabiania obudowy.
