Rozdzielnica modułowa natynkowa 4x35 IP30 z wyposażeniem, BP-O-800/7-C Profi+ | 293311 Eaton

Opis i Kluczowe Cechy

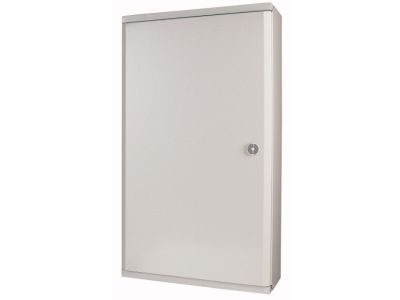

Rozdzielnica modułowa natynkowa EATON z serii Profi+ o oznaczeniu BP-O-800/7-C to zaawansowane rozwiązanie dedykowane dla profesjonalnych instalacji elektroenergetycznych. Urządzenie charakteryzuje się imponującą pojemnością wynoszącą 140 modułów (KM), rozmieszczonych w 4 rzędach po 35 modułów każdy. Dzięki szerokości wynoszącej 800 mm oraz wysokości zewnętrznej 760 mm, konstrukcja zapewnia wyjątkowo dużą przestrzeń na okablowanie, co znacząco ułatwia prowadzenie grubych wiązek przewodów i montaż aparatury modułowej.

Produkt dostarczany jest jako jednostka całkowicie zmontowana, co obejmuje ramę podstawy, boczne płyty obudowy, panele podstawy i dachu oraz drzwi wyposażone w solidny zamek krzywkowy. Obudowa została wykonana w kolorze szarym (RAL 7035) i posiada stopień ochrony IP30, co czyni ją idealnym wyborem do suchych pomieszczeń technicznych i serwisowych. Kluczowym atutem jest wielowarstwowa konstrukcja, która umożliwia łatwy dostęp do poszczególnych etapów instalacji: od ramy podstawy, przez szyny DIN typu BPZ-DINR...B, aż po płyty przednie o wysokości 150 mm z precyzyjnymi wycięciami 45 mm na aparaturę.

• Pojemność: 140 modułów (4 rzędy po 35 KM) zapewnia elastyczność w projektowaniu rozbudowanych układów sterowania i rozdziału energii.
• Konstrukcja modułowa: Możliwość grupowania rozdzielnic oraz zmienne wyposażenie wewnętrzne pozwalają na adaptację do specyficznych wymagań obiektu.
• Bezpieczeństwo: Uziemione pokrywy metalowe gwarantują skuteczną ochronę przeciwporażeniową i trwałość mechaniczną.
• Ergonomia: Drzwi z możliwością montażu prawo- lub lewostronnego ułatwiają dopasowanie do warunków lokalowych.

Zgodność z Normami

Rozdzielnica EATON BP-O-800/7-C została zaprojektowana i wykonana zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic niskiego napięcia. Wykorzystanie metalowych osłon z systemem uziemienia oraz prefabrykowanych zestawów szyn DIN gwarantuje pełną kompatybilność z osprzętem modułowym różnych producentów, przy zachowaniu najwyższych standardów bezpieczeństwa eksploatacji. Stopień ochrony IP30 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych narzędziami oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.

Zastosowanie

Dzięki swojej solidnej budowie i dużej pojemności, model ten znajduje szerokie zastosowanie w budownictwie komercyjnym oraz przemysłowym. Jest to idealne rozwiązanie dla:

• Głównych i podrzędnych tablic rozdzielczych w biurowcach i obiektach użyteczności publicznej.
• Systemów automatyki budynkowej, gdzie wymagana jest duża liczba modułów sterujących.
• Pomieszczeń serwisowych i technicznych, gdzie liczy się szybki dostęp do aparatury i przejrzystość instalacji.
• Modernizacji istniejących systemów dzięki możliwości grupowania i modułowej rozbudowie.

Wskazówki Montażowe

Montaż rozdzielnicy BP-O-800/7-C jest zoptymalizowany pod kątem oszczędności czasu instalatora. Urządzenie posiada górne wejście kablowe z kołnierzem przelotowym, co ułatwia wprowadzanie tras kablowych. Dolne panele zaślepiające estetycznie zamykają obudowę od spodu. Podczas instalacji należy zwrócić uwagę na:

• Pozycjonowanie: Rama podstawy powinna być zamontowana na równej powierzchni ściany, aby uniknąć naprężeń konstrukcji.
• Zarządzanie kablami: Wykorzystaj dużą przestrzeń boczną do uporządkowanego ułożenia przewodów, co zapobiegnie przegrzewaniu się styków.
• Konfiguracja drzwi: Przed ostatecznym dokręceniem zawiasów ustal optymalny kierunek otwierania drzwi (lewo/prawo) dla wygody obsługi serwisowej.
• Uziemienie: Należy upewnić się, że wszystkie metalowe pokrywy są poprawnie połączone z szyną wyrównawczą.

FAQ

• Czy rozdzielnica zawiera zestaw montażowy MSW? Nie, produkt jest zamontowany na ramie podstawy, ale nie zawiera zestawu montażowego MSW.
• Jaki jest kolor obudowy? Obudowa jest malowana proszkowo na kolor szary, zgodny z paletą RAL 7035.
• Czy mogę zmienić kierunek otwierania drzwi? Tak, konstrukcja pozwala na montaż drzwi zarówno po prawej, jak i po lewej stronie, zależnie od potrzeb użytkownika.
• Ile modułów zmieści się w jednym rzędzie? W każdym z 4 rzędów można zamontować do 35 modułów o szerokości 17,5 mm każdy.
