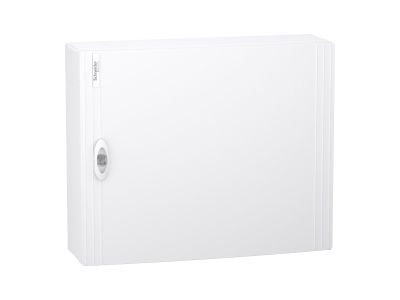

Rozdzielnica modułowa natynkowa 2x24 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-2-24-NT-B | LVSXQ224 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa 2x24 modułów (18 mm) w kolorze białym (RAL 9003) to gotowe rozwiązanie dla instalacji elektrycznych w sektorze mieszkaniowym i usługowym. Stopień ochrony IP40 przy zamkniętych drzwiach oraz IK09 gwarantują odporność na pył i uderzenia mechaniczne. Wyposażona w 2 szyny DIN, blok zacisków uziemiających (24 wyjścia) i neutralnych (42 wyjścia), ułatwia organizację okablowania i konserwację.

• 2 rzędy po 24 moduły: elastyczna konfiguracja dla zabezpieczeń i aparatury modułowej o szerokości 18 mm.
• Stopień ochrony IP40 (drzwi zamknięte): zabezpiecza przed wnikaniem pyłu – idealna do pomieszczeń suchych.
• Stopień IK09: odporność na uderzenia mechaniczne o energii do 10 J – trwałość w warunkach przemysłowych i warsztatowych.
• Blok zacisków uziemiających i neutralnych: wygodne podłączenie przewodów o różnych przekrojach (3x25mm² + 21x4mm² uziemienie, 3x(3x25mm² + 11x4mm²) neutralne).
• Zdejmowane szyny DIN i płyty czołowe: ułatwiają montaż, modernizację i serwisowanie instalacji.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1 i -24 (obudowy), IEC 61439-1 i -3 (rozdzielnice niskiego napięcia). Posiada klasę izolacji II, napięcie izolacji znamionowej Ui 400V i kategorię przepięciową II. Materiały obudowy i osłony czołowej odporne na płomienie do 650°C.

Zastosowanie

Prosta i funkcjonalna konstrukcja sprawia, że rozdzielnica nadaje się do standardowych instalacji w budynkach mieszkalnych, biurach, lokalach usługowych i małych obiektach przemysłowych.

• Montaż w domach, mieszkaniach i mieszkaniach biurowych – centralne sterowanie obwodami oświetleniowymi i gniazd wtykowych.
• Instalacje w warsztatach, garażach i pomieszczeniach gospodarczych – zabezpieczenie obwodów zasilających urządzenia.
• Małe obiekty handlowe i usługowe – organizacja zasilania dla punktów świetlnych, gniazd i urządzeń klimatyzacyjnych.
• Modernizacja istniejących instalacji – elastyczny układ modułowy ułatwia wymianę aparatury.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP przy całkowicie odłączonym napięciu. Rozdzielnicę należy montować na stabilnej, płaskiej powierzchni z uwzględnieniem kierunku wprowadzania kabli (górą/dolną). Kable wprowadzać przez zdejmowane płyty wprowadzeniowe, unikając nadmiernego naprężenia. Szyny DIN i bloki zacisków uziemiających/neutralnych należy montować zgodnie z instrukcją, zachowując odpowiednie odstępy izolacyjne. Po zakończeniu prac przeprowadzić testy napięciowe i izolacyjne.

FAQ

• Czy rozdzielnica jest przystosowana do montażu pionowego? Tak, konstrukcja umożliwia montaż aparatury modułowej w układzie pionowym, w tym rozdzielaczy Acti9 VDIS 24 modułów.
• Jakie przewody można podłączać do bloków zacisków? Blok uziemiający obsługuje 24 wyjścia: 3x25mm² i 21x4mm². Blok neutralny to 42 wyjścia: 3x(3x25mm² + 11x4mm²).
• Czy rozdzielnica może być stosowana na zewnątrz? Stopień ochrony IP40 i IK09 zapewniają ochronę przed pyłem i lekkimi uderzeniami, jednak nie są wystarczające do zastosowań zewnętrznych w warunkach atmosferycznych. Stosować wyłącznie wewnątrz suchych pomieszczeń.
