Rozdzielnica modułowa natynkowa 1x8 IP65 do gniazd 2 otwory 103x225mm gMRV-1-8-NT-T/10, Mureva | 13186 Schneider Electric

Opis i Kluczowe Cechy

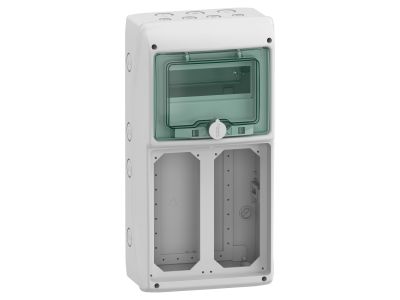

Rozdzielnica modułowa natynkowa Mureva gMRV-1-8-NT-T/10 to obudowa o stopniu ochrony IP65, przeznaczona do montażu aparatury modułowej w instalacjach natynkowych. Wyposażona w przezroczyste zielone drzwi, umożliwiające łatwą identyfikację elementów wewnętrznych oraz estetyczny montaż w pomieszczeniach mieszkalnych i biurowych. Kompatybilna z szeroką gamą aparatów modułowych, gniazd oraz przycisków sterujących. Dostępna w kolorze jasnoszarym RAL 7035, spełnia wymagania klasy izolacji II i kategorii przepięciowej II.

• Stopień ochrony IP65: Pełna ochrona przed pyłem i strumieniami wody – idealne rozwiązanie do instalacji wewnętrznych i zewnętrznych narażonych na wilgoć.
• Przezroczyste zielone drzwi: Umożliwiają szybką weryfikację stanu aparatury bez konieczności otwierania obudowy, zachowując jednocześnie estetyczny wygląd rozdzielnicy.
• 2 otwory montażowe 103x225mm: Przeznaczone do montażu gniazd przemysłowych lub domowych oraz elementów sterujących (np. przycisków, lampek sygnalizacyjnych).
• Wymiary 236x460x160mm: Kompaktowa konstrukcja zapewnia odpowiednią przestrzeń dla aparatury modułowej przy zachowaniu estetyki montażu natynkowego.
• Samogasnący materiał izolacyjny, bez halogenów: Zapewnia wysoką odporność ogniową (650°C) i bezpieczeństwo przeciwpożarowe w instalacjach elektrycznych.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 61439-1 i 3, IEC 60670-1 i 24, co potwierdza jej zgodność z międzynarodowymi standardami bezpieczeństwa dla rozdzielnic elektrycznych. Posiada klasę izolacji II i kategorię przepięciową II, a także deklarację zgodności CE. Materiał obudowy charakteryzuje się odpornością na wysokie temperatury zgodnie z normą IEC 60695-2-1.

Zastosowanie

Rozdzielnica modułowa natynkowa gMRV-1-8-NT-T/10 znajduje zastosowanie w instalacjach elektrycznych wymagających estetycznego i funkcjonalnego umieszczenia aparatury modułowej w pomieszczeniach suchych i wilgotnych.

• Montaż gniazd wtykowych w budynkach mieszkalnych, biurowych i użyteczności publicznej – w miejscach narażonych na kurz i wilgoć.
• Instalacje zewnętrzne osłonięte (np. altany, garaże, pomieszczenia gospodarcze) – dzięki stopniowi ochrony IP65.
• Przyłącza do urządzeń przemysłowych wymagających ochrony przed pyłem i wilgocią.
• Modernizacje istniejących instalacji – kompaktowe wymiary ułatwiają montaż w miejscach o ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Obudowę należy zamontować przy użyciu odpowiednich kołków i wkrętów, dostosowanych do podłoża. Przewody wprowadzać przez pre-wycięcia od góry, zachowując odpowiednie promienie gięcia. Aparaturę modułową montować na szynie DIN, a następnie podłączyć przewody zgodnie z dokumentacją. Po zakończeniu montażu sprawdzić szczelność obudowy i prawidłowość zamocowania drzwi. Przewody zasilające należy doprowadzić od dołu lub z boku, unikać nadmiernego naprężania.

FAQ

• Czy rozdzielnica posiada klasę izolacji II? Tak, obudowa spełnia wymagania klasy izolacji II, co zapewnia podwójną izolację i dodatkowe bezpieczeństwo użytkowania.
• Jaki jest zakres temperatur użytkowania? Rozdzielnica przeznaczona jest do pracy w temperaturach od -25°C do +40°C, co umożliwia jej stosowanie w różnych warunkach klimatycznych.
• Czy obudowa jest odporna na uderzenia mechaniczne? Stopień ochrony IK09 potwierdza odporność na uderzenia o energii 10J, co gwarantuje trwałość w warunkach przemysłowych.
