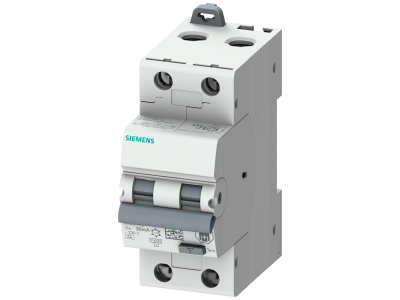

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 10 kA, 2-bieg. typ A, 30mA, char. C In: 16A Un:230V | 5SU1324-7FP16 Siemens

Alternatywny kod produktu: 5SU13247FP16

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy RCBO o prądzie znamionowym 16A, 2-biegunowy, charakterystyce C i czułości 30mA łączy w jednym urządzeniu trzy kluczowe funkcje ochronne: ochronę przeciwporażeniową (FI), przeciwzwarciową (LS) i przeciwprzeciążeniową. Przeznaczony do instalacji 230V, charakteryzuje się zdolnością zwarciową 10kA oraz typem A, co czyni go odpowiednim do ochrony obwodów zasilających urządzenia elektroniczne wrażliwe na prądy różnicowe DC.

• 2-biegunowa budowa: Ochrona zarówno obwodu fazowego, jak i neutralnego w instalacjach jednofazowych – eliminacja ryzyka zwarć międzyfazowych.
• Czułość 30mA: Natychmiastowe wyłączenie w przypadku prądów upływowych zagrażających zdrowiu lub życiu użytkownika (ochrona przeciwporażeniowa).
• Charakterystyka C: Szybka reakcja na zwarcia i przeciążenia – idealne rozwiązanie do zabezpieczania obwodów zasilających odbiorniki o umiarkowanym prądzie rozruchu.
• Zdolność zwarciowa 10kA: Odporność na wysokie prądy zwarciowe – gwarancja niezawodnej pracy nawet w trudnych warunkach sieciowych.
• Typ A: Wykrywa zarówno prądy sinusoidalne, jak i pulsujące DC – niezbędny w instalacjach z odbiornikami elektronicznymi (np. falownikami, zasilaczami impulsowymi).

Zgodność z Normami

Wyłącznik RCBO spełnia wymagania norm PN-EN 61008-1 oraz PN-EN 60898-1 dotyczących ochrony przeciwporażeniowej, zwarciowej i przeciwprzeciążeniowej. Posiada certyfikację CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik różnicowo-nadprądowy RCBO 10kA 2-bieg. jest niezbędnym elementem nowoczesnych instalacji elektrycznych, zapewniającym kompleksową ochronę przed zagrożeniami elektrycznymi.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych – zabezpieczenie przed zwarciami i prądami upływowymi.
• Instalacje oświetleniowe zasilane z obwodów jednofazowych – ochrona przed zwarciami i przeciążeniami w obwodach oświetleniowych.
• Zasilanie urządzeń elektronicznych wrażliwych na prądy różnicowe DC (np. komputery, telewizory, zasilacze impulsowe).
• Obwody gniazd zasilających w pomieszczeniach mokrych (łazienki, kuchnie) – ochrona przeciwporażeniowa zgodnie z wymaganiami norm.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN w rozdzielnicy, dokładnie dociskając zaciski przewodów fazowego i neutralnego. Zachować odpowiednią kolejność podłączania: faza → neutralny → uziemienie. Po montażu przeprowadzić test wyzwalania przyciskiem TEST – wyłącznik powinien natychmiast zadziałać. Niezwłocznie wymienić uszkodzone wyłączniki.

FAQ

• Czy wyłącznik RCBO chroni przed zwarciem doziemnym? Tak – dzięki funkcji różnicowoprądowej (FI) wyłącza obwód w przypadku zwarcia doziemnego, chroniąc przed porażeniem i pożarem.
• Jaka jest różnica między typem A a typem AC? Typ A wykrywa prądy upływowe zarówno sinusoidalne, jak i pulsujące DC (np. z zasilaczy impulsowych), podczas gdy typ AC reaguje tylko na prądy sinusoidalne. Typ A jest bardziej wszechstronny i bezpieczniejszy w nowoczesnych instalacjach.
• Jak dobrać prąd znamionowy wyłącznika do obwodu? Prąd znamionowy (np. 16A) powinien być dobrany do maksymalnego prądu obciążenia w obwodzie, z uwzględnieniem charakterystyki C (szybkie wyłączanie przy zwarciach). W przypadku wątpliwości zaleca się konsultację z projektantem instalacji.
