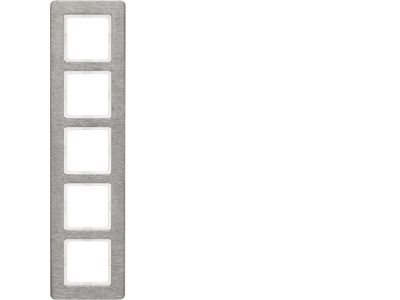

Ramka pięciokrotna pionowa, stal szlachetna, Q.7 | 10156083 Hager

Opis i Kluczowe Cechy

Ramka pięciokrotna pionowa ze stali szlachetnej w serii Q.7 (symbol 10156083) to solidne i estetyczne rozwiązanie do montażu aparatury modułowej w rozdzielnicach. Dzięki pionowej orientacji i pięciu polom umożliwia uporządkowane rozmieszczenie przycisków, przełączników czy sygnalizatorów w standardowej szerokości modułu 18 mm.

• Pieć modułów w pionie: pozwala na kompaktową instalację pięciu urządzeń modułowych obok siebie, oszczędzając miejsce w rozdzielnicy.
• Stal szlachetna: materiał o wysokiej odporności na korozję i uszkodzenia mechaniczne, zapewniający trwałość i estetyczny wygląd przez lata.
• Serie Q.7: dedykowana do spójnej aranżacji osprzętu – ramka współpracuje z aparaturą z tej samej linii produktowej.
• Montaż na szynie TH35: standardowe mocowanie na szynie DIN 35 mm ułatwia instalację i pozwala na szybkie przełożenie w rozdzielnicy.
• Uniwersalność zastosowania: pasuje do typowych rozdzielnic natynkowych i podtynkowych, idealna do sterowania, sygnalizacji i automatyki budynkowej.

Zgodność z Normami

Ramka została zaprojektowana zgodnie z ogólnymi wymogami europejskimi dla osprzętu rozdzielnicowego. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymagań dyrektyw Unii Europejskiej. Montaż i użytkowanie zgodne z dobrymi praktykami inżynierskimi oraz normami DIN dla aparatury modułowej.

Zastosowanie

Ramka pięciokrotna pionowa sprawdza się wszędzie tam, gdzie potrzebne jest estetyczne i funkcjonalne zgrupowanie elementów sterujących i sygnalizacyjnych w rozdzielnicy.

• Sterowanie oświetleniem, roletami i innymi odbiornikami w budynkach mieszkalnych i biurowych.
• Montaż przycisków impulsowych do styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja optyczna (diody LED, lampki) w szafach sterowniczych.
• Automatyka budynkowa – łączenie przełączników, czujników i przycisków w jednym rzędzie.

Wskazówki Montażowe

Montaż ramki oraz aparatury wewnątrz powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Ramkę mocuje się na szynie TH35 (DIN 35 mm) zgodnie z dokumentacją producenta. Momenty dokręcania śrub mocujących oraz przekrój przewodów dobierać według zaleceń dla konkretnych urządzeń modułowych. Zaleca się stosowanie przewodów o odpowiedniej izolacji i przekroju dostosowanym do prądu obciążenia.

FAQ

• Czy ramka jest odpowiednia do montażu przycisków z podświetleniem LED? Tak, ramka posiada standardowe otwory montażowe kompatybilne z większością aparatury modułowej serii Q.7, w tym z przyciskami i przełącznikami z diodami LED.
• Jaki stopień ochrony ma ramka? Sama ramka nie posiada deklarowanego stopnia IP – jako element rozdzielnicy uzyskuje ochronę zgodną z zabudową (zazwyczaj IP20 wewnątrz rozdzielnicy). Należy stosować się do wymogów środowiska instalacji.
• Czy ramka nadaje się do montażu poziomego? Zgodnie z nazwą i przeznaczeniem jest to ramka pionowa (pięć modułów w pionie). Do ułożenia poziomego zalecamy ramkę poziomą pięciokrotną z tej samej serii.
