Ramka 1-krotna p/t do wersji IP55 | 4400610-035 Kontakt Simon

Alternatywny kod produktu: W4-400610-03x-xxxx

Opis i Kluczowe Cechy

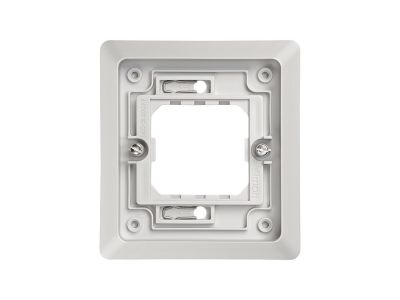

Ramka 1-krotna podtynkowa (symbol 4400610-035) przeznaczona do zabudowy w puszkach instalacyjnych w wersji z stopniem ochrony IP55. Dzięki jednomodułowej konstrukcji umożliwia estetyczne i szczelne osadzenie pojedynczego elementu aparatury modułowej (np. przycisku, przełącznika czy sygnalizatora) w miejscach narażonych na wilgoć i zapylenie.

• Stopień ochrony IP55: zapewnia pyłoszczelność oraz ochronę przed bryzgami wody – idealny do pomieszczeń wilgotnych, hal produkcyjnych i instalacji zewnętrznych w obudowach.
• Konstrukcja 1-krotna (jednomodułowa): pozwala na montaż jednego modułu o szerokości 18 mm, co oszczędza miejsce w puszce i ułatwia planowanie rozkładu osprzętu.
• Montaż podtynkowy (p/t): dedykowany do puszek podtynkowych, zapewnia płaskie wykończenie ściany i łatwe wkomponowanie w aranżację wnętrza.
• Materiał odporny na warunki atmosferyczne: ramka wykonana z tworzywa odpornego na UV i starzenie, co gwarantuje długotrwałą estetykę i funkcjonalność.
• Kompatybilność z osprzętem modułowym: pasuje do standardowych aparatów modułowych z mocowaniem na zaczepy, umożliwiając szybki i pewny montaż.

Zgodność z Normami

Ramka spełnia wymogi europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Jej konstrukcja jest zgodna z ogólnymi standardami DIN dla osprzętu elektroinstalacyjnego, gwarantując niezawodność w profesjonalnych instalacjach.

Zastosowanie

Ramka 1-krotna p/t IP55 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona aparatury przed pyłem i wilgocią przy jednoczesnym estetycznym wykończeniu instalacji podtynkowej.

• Stanowiska sterowania w halach produkcyjnych, magazynach i warsztatach (np. przyciski awaryjne, przełączniki).
• Instalacje w pomieszczeniach wilgotnych – łazienki, pralnie, kuchnie przemysłowe.
• Obszary zewnętrzne w obudowach szczelnych – parkingi, elewacje, wejścia do budynków.
• Systemy sygnalizacji i sterowania w rolnictwie, przetwórstwie spożywczym oraz innych branżach o podwyższonej wilgotności.

Wskazówki Montażowe

Montaż ramki może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Należy umieścić ramkę w puszce podtynkowej o odpowiedniej głębokości, a następnie osadzić w niej wybrany aparat modułowy. Dla zachowania stopnia ochrony IP55 konieczne jest zastosowanie dedykowanych uszczelek oraz dokręcenie śrub mocujących zgodnie z momentem dokręcania wskazanym w dokumentacji producenta. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu znamionowego montowanego urządzenia.

FAQ

• Czy ramka jest podświetlana? Nie, to standardowa ramka ochronno-estetyczna, nie zawiera własnych źródeł światła. Podświetlenie może być zapewnione przez zamontowany w niej moduł (np. przycisk z LED).
• Jaki stopień ochrony gwarantuje ramka? Produkt deklaruje IP55 – oznacza to pyłoszczelność (ochrona przed osadzaniem się pyłu) oraz ochronę przed bryzgami wody pod dowolnym kątem. Aby utrzymać ten stopień, cały zestaw (ramka + moduł + uszczelnienia) musi być poprawnie zmontowany.
• Czy ramka jest kompatybilna z szyną DIN? Nie, ramka przeznaczona jest wyłącznie do montażu podtynkowego w puszce. Urządzenia modułowe montuje się w niej za pomocą standardowych zaczepów, a nie na szynie.
