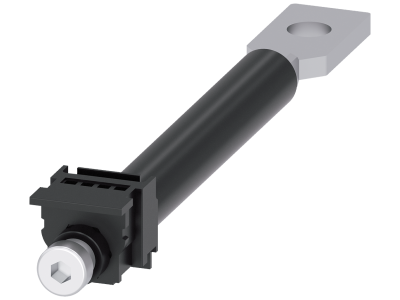

Tylne przyłącze płaskie długie 1 szt., wyposażenie do: 3VA1 100/160 | 3VA9111-0QE20 Siemens

Alternatywny kod produktu: 3VA91110QE20

Opis i Kluczowe Cechy

Tylne przyłącze płaskie długie (symbol 3VA9111-0QE20) to oryginalne akcesorium Siemens przeznaczone do wyłączników kompaktowych serii 3VA1 w rozmiarach 100/160. Umożliwia wykonanie przyłącza od tyłu urządzenia, co ułatwia prowadzenie przewodów i porządkowanie połączeń w rozdzielnicy. Wykonane jako element techniki przyłączeniowej Siemens, zapewnia kompatybilność i zgodność z systemem wyłączników 3VA.

• Dedykowane do 3VA1 100/160: idealne dopasowanie do wyłączników kompaktowych Siemens o tych rozmiarach, gwarantuje pewny montaż i prawidłowe działanie.
• Przyłącze płaskie długie: umożliwia wygodne podłączenie przewodów płaskich (np. szyn zbiorczych) z tyłu wyłącznika, co optymalizuje wykorzystanie przestrzeni w rozdzielnicy.
• Oryginalny akcesorium Siemens: pełna zgodność z wyłącznikami 3VA, łatwa integracja bez ryzyka błędów montażowych.
• Zestaw zawiera 1 sztukę: wystarcza do obsługi jednego wyłącznika; w razie potrzeby można zamówić odpowiednią liczbę sztuk dla całej instalacji.
• Łatwy montaż bez modyfikacji: przyłącze montuje się bezpośrednio na wyłączniku, nie wymaga dodatkowych narzędzi ani przeróbek (zgodnie z instrukcją producenta).

Zgodność z Normami

Produkt jest oryginalnym wyposażeniem Siemens, przeznaczonym do wyłączników kompaktowych 3VA. Akcesorium podlega tym samym wymogom jakościowym i bezpieczeństwa co główne urządzenia. Posiada oznaczenie CE oraz jest zgodne z obowiązującymi dyrektywami unijnymi. Montaż należy przeprowadzić zgodnie z wytycznymi producenta i ogólnie przyjętymi normami instalacji elektrycznych.

Zastosowanie

Tylne przyłącze płaskie długie znajduje zastosowanie wszędzie tam, gdzie potrzebne jest estetyczne i funkcjonalne podłączenie wyłączników kompaktowych. Sprawdza się w rozdzielnicach głównych, podrozdzielniach oraz w systemach automatyki przemysłowej i budynkowej.

• Podłączanie wyłączników kompaktowych 3VA1 100/160 w rozdzielnicach z zasilaniem od tyłu.
• Organizacja połączeń w szafach sterowniczych – umożliwia wyprowadzenie przewodów płaskich bez kolizji z innymi aparatami.
• Modernizacja istniejących rozdzielnic – szybka wymiana standardowych przyłączy na tylne, co poprawia dostępność i estetykę.
• Zastosowanie w instalacjach wymagających wysokiej niezawodności – oryginalne akcesorium zachowuje parametry mechaniczne i elektryczne wyłącznika.

Wskazówki Montażowe

Montaż tylnego przyłącza płaskiego musi być wykonywany przez osoby posiadające uprawnienia SEP (do 1 kV lub wyższe) po bezwzględnym odłączeniu napięcia. Przed rozpoczęciem prac należy zapoznać się z dokumentacją techniczną wyłącznika 3VA1. Przyłącze montuje się na dedykowanym gnieździe z tyłu wyłącznika, zgodnie z instrukcją producenta. Zaleca się użycie przewodów o przekroju dobranym do prądu znamionowego wyłącznika (nie jest to element regulowany – parametry przewodów wynikają z projektu instalacji). Nie przekraczać momentu dokręcania określonego w dokumentacji urządzenia.

FAQ

• Czy to przyłącze pasuje do wyłączników 3VA innych serii (np. 3VA2)? Przeznaczone jest wyłącznie do wyłączników kompaktowych Siemens 3VA1 w rozmiarach 100/160. Nie gwarantuje się kompatybilności z innymi modelami.
• Czy przyłącze jest izolowane – czy wymaga dodatkowej osłony? Producent nie podaje stopnia ochrony samego akcesorium. Przy montażu w rozdzielnicy należy zachować standardowe odstępy izolacyjne zgodne z normami dla urządzeń o IP20.
• Czy montaż wymaga specjalnych narzędzi? Do montażu wystarczą standardowe narzędzia ręczne (wkrętak). Nie są wymagane specjalistyczne przyrządy kalibracyjne – jednak zawsze należy postępować zgodnie z dokumentacją techniczną wyłącznika.
