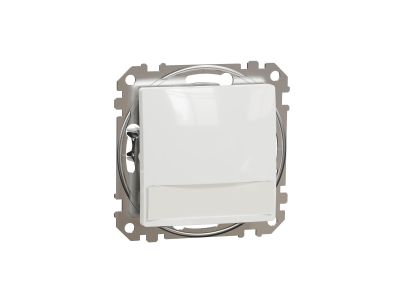

Przycisk z etykietą i podświetleniem (12V AC), biały, Sedna Design & Elements | SDD111143L Schneider Electric

Opis i Kluczowe Cechy

Przycisk z etykietą i podświetleniem 12V AC w kolorze białym to podtynkowy element osprzętu sterowniczego, łączący funkcjonalność z estetyką. Wyposażony w zaciski bezśrubowe ułatwia szybki i pewny montaż, a podświetlenie 12V AC zapewnia widoczność w ciemnych pomieszczeniach. Stopień ochrony IP20 pozwala na stosowanie w suchych wnętrzach, gdzie wymagana jest dyskretna sygnalizacja stanu pracy.

• Podtynkowy montaż: Estetyczna instalacja z wpuszczoną obudową, dopasowaną do standardowych puszek elektroinstalacyjnych.
• Zaciski bezśrubowe: Ułatwiają szybki montaż i demontaż przewodów – oszczędność czasu podczas prac instalacyjnych.
• Podświetlenie 12V AC: Zwiększa widoczność przycisku w warunkach słabego oświetlenia, ułatwiając identyfikację funkcji.
• Kolor biały: Neutralny design, kompatybilny z większością wnętrz i instalacji elektrycznych.
• Stopień ochrony IP20: Ochrona przed przypadkowym dotknięciem palcem (średnica >12,5 mm) – bezpieczny w suchych pomieszczeniach.

Zgodność z Normami

Przycisk spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych i posiada oznaczenie CE. Zaprojektowany zgodnie z dyrektywami unijnymi w zakresie osprzętu instalacyjnego niskonapięciowego (LVD).

Zastosowanie

Przycisk z podświetleniem 12V AC to wszechstronny element do stosowania w instalacjach sterowniczych, sygnalizacyjnych i sterowania oświetleniem.

• Sterowanie oświetleniem w pomieszczeniach biurowych, korytarzach i pomieszczeniach technicznych.
• Sygnalizacja stanu pracy maszyn i urządzeń w stacjach sterowania.
• Sterowanie obwodami pomocniczymi w rozdzielnicach i szafach sterowniczych.
• Instalacje domowe – przyciski z podświetleniem do paneli sterowania w mieszkaniach i domach.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Przycisk montować w standardowej puszce elektroinstalacyjnej o głębokości wystawania 24 mm. Przewody wprowadzić przez izolację zdejmowaną o długości 13 mm, a następnie zacisnąć w zaciskach bezśrubowych. Upewnić się, że napięcie zasilania 12V AC jest zgodne z wymaganiami urządzenia sterowanego. Po montażu sprawdzić działanie podświetlenia i funkcjonalność przycisku.

FAQ

• Czy przycisk można stosować z napięciem 12V DC? Nie – zgodnie z danymi, przycisk jest przeznaczony do zasilania napięciem przemiennym 12V AC.
• Jaki jest zakres mocy obsługiwany przez przycisk? Zgodnie z danymi, maksymalny zakres mocy wynosi 120 W. Upewnić się, że podłączane obciążenie nie przekracza tej wartości.
• Czy przycisk jest kompatybilny z innymi seriami osprzętu? Dane nie zawierają informacji o kompatybilności z innymi seriami. Zaleca się stosowanie w standardowych instalacjach podtynkowych.
