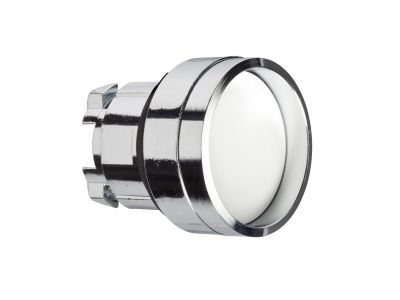

Przycisk wpuszczony biały samopowrotny bez podświetlenia metalowy bez oznaczenia Harmony XB4 | ZB4BA16 Schneider Electric

Opis i Kluczowe Cechy

Przycisk wpuszczany samopowrotny Schneider Electric Harmony XB4 (symbol ZB4BA16) to metalowa główka sterownicza z chromowaną obudową, przeznaczona do montażu w standardowym otworze 22 mm. Mechanizm samoczynnego powrotu zapewnia jednoznaczne sterowanie impulsowe, a wysoka odporność na uderzenia i wibracje gwarantuje niezawodność w wymagających środowiskach przemysłowych. Stopień ochrony IP66 (oraz IP67, IP69, IP69K) umożliwia pracę w warunkach narażonych na kurz, wilgoć i mycie ciśnieniowe.

• Mechanizm samopowrotny: po zwolnieniu nacisku przycisk automatycznie wraca do pozycji spoczynkowej – idealny do sterowania impulsowego styczników, przekaźników i wejść PLC.
• Metalowa obudowa chromowana: zwiększa odporność na uszkodzenia mechaniczne i wibracje, co przedłuża żywotność w aplikacjach przemysłowych.
• Stopień ochrony IP66, IP67, IP69, IP69K: całkowita szczelność przed pyłem i ochrona przed strumieniami wody oraz myciem wysokociśnieniowym – sprawdza się w trudnych warunkach.
• Montaż w otworze 22 mm: zgodność z międzynarodowym standardem ułatwia retrofitting i nowe instalacje w szafach sterowniczych.
• Szeroki zakres temperatur pracy -40°C do +70°C: zapewnia niezawodne działanie w różnorodnych warunkach klimatycznych.

Zgodność z Normami

Główka przycisku Harmony XB4 spełnia wymagania norm międzynarodowych i posiada certyfikaty morskie (Marine) oraz Type 4X. Produkt jest zgodny z europejskimi standardami i opatrzony oznakowaniem CE, co gwarantuje bezpieczeństwo i możliwość stosowania w aplikacjach o podwyższonych wymaganiach środowiskowych.

Zastosowanie

Przycisk ZB4BA16 przeznaczony jest do sterowania maszynami i urządzeniami w przemyśle, automatyce budynkowej oraz instalacjach wymagających wytrzymałych elementów sterowniczych.

• Sterowanie pracą maszyn produkcyjnych w obecności pyłu, wilgoci i mycia ciśnieniowego.
• Impulsowe załączanie i wyłączanie styczników, przekaźników oraz wejść sterowników PLC.
• Sygnalizacja i przyciski awaryjnego zatrzymania (w połączeniu z odpowiednim modułem stykowym).
• Automatyka budynkowa w strefach o podwyższonej wilgotności lub narażonych na uderzenia.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Główkę mocuje się w otworze o średnicy 22 mm w szafie sterowniczej lub panelu. Należy stosować moment dokręcania zgodny z dokumentacją producenta. Przewody doprowadzić do modułu stykowego (sprzedawanego oddzielnie) o przekroju dobranym do prądu obciążenia. Przed przystąpieniem do jakichkolwiek prac odłączyć zasilanie.

FAQ

• Czy główka przycisku posiada podświetlenie? Nie, model ZB4BA16 to przycisk bez podświetlenia. Przeznaczony jest do zastosowań, gdzie sygnalizacja wizualna nie jest wymagana.
• Jaki stopień ochrony ma ten przycisk? Główka posiada stopień ochrony IP66, a także IP67, IP69 oraz IP69K, co oznacza pełną odporność na kurz, wodę pod ciśnieniem i wysokociśnieniowe mycie.
• Jaki jest tryb pracy styku? Przycisk działa w trybie samopowrotnym (chwilowym) – po zwolnieniu nacisku wraca do pozycji spoczynkowej. Styk nie jest wbudowany; należy dobrać odpowiedni moduł stykowy z serii Harmony XB4.
