Przycisk „światło” z podświetleniem LED (moduł) 16AX, 250V, zaciski śrubowe, brąz mat DS1AL.01/46 | DS1AL.01/46 Kontakt Simon

Alternatywny kod produktu: WMDL-081x2x-046

Opis i Kluczowe Cechy

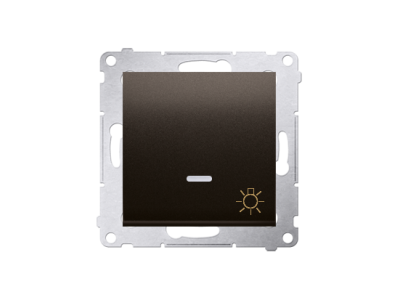

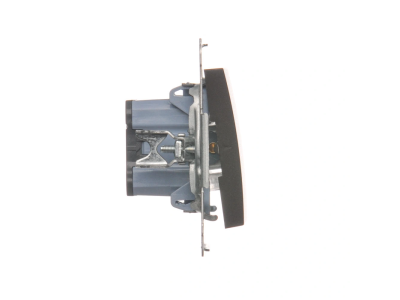

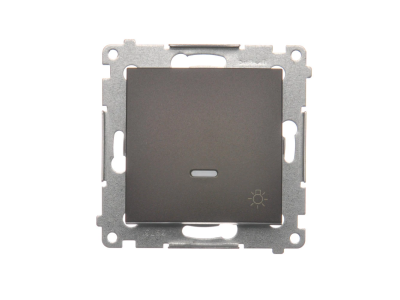

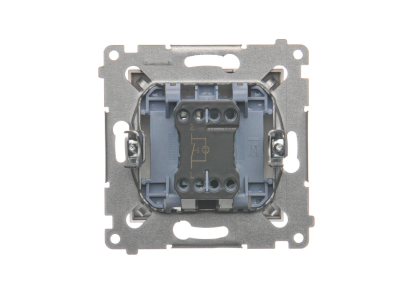

Przycisk sterowniczy z podświetleniem LED (symbol DS1AL.01/46) to modułowe urządzenie przeznaczone do załączania obwodów oświetleniowych. Przystosowany do prądu znamionowego 16 A (obciążenie żarowe) i napięcia 250 V, zapewnia bezpieczną pracę w standardowych instalacjach elektrycznych. Wyposażony w zaciski śrubowe gwarantujące pewne i trwałe połączenie przewodów. Obudowa w kolorze brąz mat.

• Prąd znamionowy 16 AX (obciążenie żarowe): umożliwia bezpieczne sterowanie obwodami oświetleniowymi o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 250 V: kompatybilność z jednofazowymi instalacjami niskiego napięcia, powszechnie stosowanymi w budownictwie mieszkaniowym i komercyjnym.
• Podświetlenie LED: ułatwia lokalizację przycisku w ciemności oraz sygnalizuje gotowość urządzenia do działania.
• Zaciski śrubowe: zapewniają mechaniczną wytrzymałość i niską rezystancję połączenia, co przekłada się na długotrwałą niezawodność instalacji.
• Wykonanie w kolorze brąz mat: estetyczny wygląd pasujący do nowoczesnych aranżacji wnętrz oraz aparatury modułowej w rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury modułowej oraz posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom branżowym w zakresie bezpieczeństwa elektrycznego i kompatybilności z szyną montażową TH35 (DIN).

Zastosowanie

Przycisk DS1AL.01/46 dedykowany jest do sterowania oświetleniem oraz realizacji sygnałów impulsowych w systemach automatyki budynkowej. Sprawdza się w następujących scenariuszach:

• Bezpośrednie załączanie/wyłączanie obwodów oświetleniowych (żarówki, świetlówki, LED) w instalacjach domowych i biurowych.
• Wysyłanie impulsów sterujących do styczników lub przekaźników w układach zdalnego sterowania.
• Sygnalizacja obecności napięcia lub stanu urządzenia (podświetlenie LED pełni funkcję kontrolną).
• Integracja z modułami automatyki – jako przycisk monostabilny w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Zaciski śrubowe dokręcać momentem podanym w dokumentacji producenta (zazwyczaj 0,8–1,2 Nm).

FAQ

• Czy podświetlenie LED można wymienić? Podświetlenie jest zintegrowane z modułem i nie przewidziano jego wymiany. W przypadku uszkodzenia zaleca się wymianę całego przycisku.
• Jaki stopień ochrony posiada ten przycisk? Jak większość aparatury modułowej, produkt jest przystosowany do montażu w rozdzielnicy, co zapewnia standardowy stopień ochrony IP20 (ochrona przed dotykiem palców i ciałami stałymi >12 mm).
• Jaki jest tryb pracy styku? Przycisk jest monostabilny (powrotny) – po zwolnieniu nacisku styk wraca do położenia spoczynkowego, rozłączając obwód. Przeznaczony do pracy chwilowej (impulsowej).
