Przycisk SIRIUS ACT fi22 plastik, bezpiecz. fi40 obrot. czerwony 1NC, etykieta (EMERGENCY STOP) | 3SU1100-1HB20-1CG0 Siemens

Alternatywny kod produktu: 3SU11001HB201CG0

Opis i Kluczowe Cechy

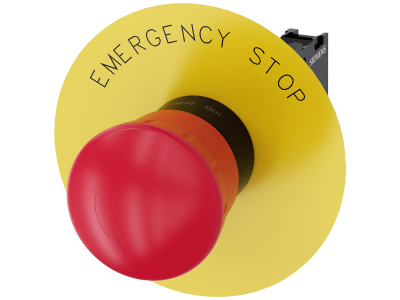

Przycisk bezpieczeństwa (emergency stop) Siemens SIRIUS ACT, symbol 3SU1100-1HB20-1CG0, to kompletne urządzenie sterownicze z grzybkiem o średnicy 40 mm, wyposażone w jeden styk rozwierny (1NC) oraz zabezpieczenie przed przypadkowym obejściem. Montowany w otworze o średnicy 22 mm, zapewnia trwałe i niezawodne zatrzymanie awaryjne w aplikacjach przemysłowych. Konstrukcja z wysokogatunkowego tworzywa sztucznego i metalowych elementów (w zależności od wersji) gwarantuje wytrzymałość mechaniczną i odporność na trudne warunki pracy.

• Zgodność z DIN EN ISO 13850: Gwarantuje spełnienie wymagań normy dotyczącej zatrzymania awaryjnego – bezpieczne dla operatora i maszyny.
• Zabezpieczenie przed obejściem: uniemożliwia ominięcie funkcji bezpieczeństwa, co jest kluczowe w aplikacjach z ryzykiem wypadku.
• Odryglowanie przez obrót: szybkie i intuicyjne zwolnienie blokady po zadziałaniu – skraca czas reakcji przy ponownym uruchomieniu.

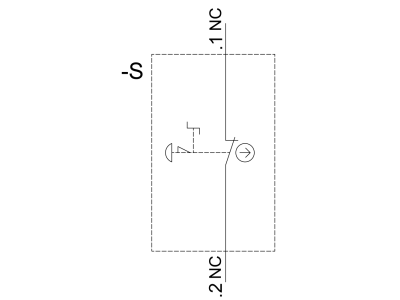

• Styk 1NC (normalnie zamknięty): w stanie gotowości obwód jest zamknięty; po naciśnięciu otwiera się, przerywając obwód sterowania bezpieczeństwem.
• Łatwy montaż bez narzędzi: innowacyjna koncepcja łączenia umożliwia montaż jedną ręką, bez użycia specjalnych narzędzi, także w otworach bez rowków (zintegrowane zabezpieczenie przed obrotem).

Zgodność z Normami

Przycisk spełnia wymagania normy DIN EN ISO 13850 dotyczącej zatrzymania awaryjnego. Posiada certyfikację CE oraz dopuszczenia produktowe na wielu rynkach światowych. Wszystkie elementy serii SIRIUS ACT przechodzą rygorystyczne testy jakości i bezpieczeństwa zgodne z wymogami obowiązujących dyrektyw.

Zastosowanie

Przycisk przeznaczony jest do stosowania w układach sterowania bezpieczeństwem maszyn i urządzeń przemysłowych. Może być wykorzystywany w następujących scenariuszach:

• Awaryjne zatrzymanie linii produkcyjnych, przenośników, maszyn pakujących i obrabiarek.
• Ochrona operatora w strefach zagrożonych – maszyny z ruchomymi częściami, roboty przemysłowe.
• Element systemów bezpieczeństwa w instalacjach wymagających redundancji (równoległe łączenie styków).
• Zastosowania w przemyśle ciężkim, motoryzacyjnym, spożywczym oraz w warunkach zewnętrznych (bramy, suwnice) – przy zachowaniu odpowiedniego stopnia ochrony obudowy.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przycisk mocuje się w otworze o średnicy 22 mm na panelu lub puszce, bez konieczności stosowania dodatkowego zabezpieczenia przed obrotem (zintegrowane w produkcie). Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym styków oraz wymaganiami instalacji. Moment dokręcania śrub zacisków – stosować wartości podane w dokumentacji producenta. Po montażu sprawdzić poprawność działania poprzez test funkcji zatrzymania awaryjnego.

FAQ

• Czy przycisk jest podświetlany? W tej wersji (symbol 3SU1100-1HB20-1CG0) nie przewidziano podświetlenia. Dostępne są warianty podświetlane – należy wybrać odpowiedni symbol katalogowy.
• Jaki jest stopień ochrony IP tego przycisku? W dostępnych danych producenta nie podano konkretnej wartości IP. Producent deklaruje odporność na kurz, oleje i agresywne zasady, a także możliwość czyszczenia myjkami wysokociśnieniowymi. Aby uzyskać dokładny stopień ochrony dla konkretnej konfiguracji, zalecamy sprawdzenie karty katalogowej Siemens SIRIUS ACT.
• Jaki jest tryb pracy styku? Styk pracuje w trybie normalnie zamkniętym (NC). W stanie nieaktywnym (grzybek nie wciśnięty) obwód jest zamknięty; po naciśnięciu przycisku styk otwiera się, przerywając obwód sterowania bezpieczeństwem.
