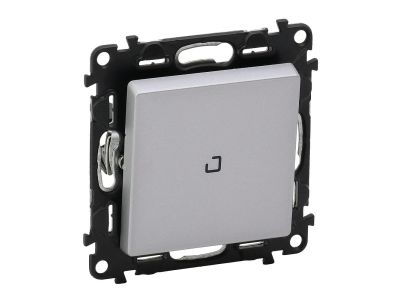

Przycisk przełączy NO/NC podświetlany, aluminium 6 A, 250 V, Valena Life | 752312 Legrand

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Legrand
Kod
1265084
EAN
3414970464163
Kod Producenta
752312
Przycisk przełączy NO/NC podświetlany, aluminium 6 A, 250 V, Valena Life

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opis i Kluczowe Cechy

Przycisk przełączny NO/NC podświetlany Valena Life (symbol 752312) to element sterowania oświetleniem wykonany w aluminiowym wykończeniu. Urządzenie przystosowane do prądu 6 A i napięcia 250 V~ zapewnia niezawodną pracę w typowych obwodach domowych. Wyposażone w automatyczne zaciski sprężynowe oraz energooszczędną lampkę LED o poborze zaledwie 0,15 mA, co ułatwia szybki montaż i obniża zużycie energii w trybie czuwania.

  • Prąd znamionowy 6 A / napięcie 250 V~: bezpieczna praca w obwodach oświetleniowych i małych odbiorników bez ryzyka przeciążenia styków.
  • Styk przełączny NO/NC: umożliwia zarówno załączanie, jak i rozłączanie obwodu – funkcjonalność wymagana w układach sterowania dwustanowego.
  • Podświetlenie LED 0,15 mA: energooszczędna lampka ułatwia lokalizację przycisku w ciemności, nie generując zbędnych strat mocy.
  • Automatyczne zaciski sprężynowe: skracają czas montażu i zapewniają pewne, samoczynne połączenie przewodów bez użycia narzędzi.
  • Aluminiowe wykończenie: elegancki wygląd i odporność na korozję, pasujące do nowoczesnych wnętrz.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do instalacji w pomieszczeniach suchych, montowany w standardowej ramce. Brak szczegółowych oznaczeń norm w dokumentacji – zaleca się stosowanie zgodnie z ogólnymi przepisami dla osprzętu instalacyjnego.

Zastosowanie

Przycisk przełączny NO/NC podświetlany Valena Life znajduje zastosowanie w domowych i biurowych instalacjach elektrycznych, gdzie wymagana jest wygodna kontrola oświetlenia oraz sygnalizacja stanu obwodu.

  • Sterowanie oświetleniem głównym i pomocniczym w pokojach, korytarzach i klatkach schodowych.
  • Impulsowe sterowanie stycznikami, przekaźnikami i modułami PLC w systemach automatyki budynkowej.
  • Sygnalizacja (np. załączanie sygnału dźwiękowego lub świetlnego) w obwodach małej mocy.
  • Łączenie w układach przełączania dwukierunkowego (schodowego) z dodatkowymi łącznikami.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Przycisk należy zamontować w puszce instalacyjnej za pomocą dołączonych pazurków lub wkrętów. Przewody podłączyć do automatycznych zacisków sprężynowych zgodnie z oznaczeniami na obudowie. Przekrój przewodów dobrać do prądu znamionowego 6 A. Po montażu założyć ramkę oraz transparentną osłonę przeciwpyłową (dostarczoną w opakowaniu). Przed ponownym załączeniem napięcia sprawdzić poprawność połączeń.

FAQ

  • Czy przycisk jest podświetlany? Jakiego koloru jest dioda LED? Tak, przycisk wyposażono w energooszczędną lampkę LED o poborze 0,15 mA. W dostarczonych danych nie określono konkretnego koloru – typowo stosowana jest dioda biała lub zielona, ale zaleca się sprawdzenie w specyfikacji producenta.
  • Jaki stopień ochrony IP ma ten przycisk? Producent nie podał stopnia IP. Urządzenie jest przeznaczone do montażu w pomieszczeniach suchych (ramka zapewnia podstawową ochronę). Do zastosowań w wilgotnych środowiskach należy wybrać osprzęt o odpowiedniej klasie szczelności.
  • Czy styk działa w trybie przełącznym NO/NC? Tak, jest to przycisk przełączny – w jednym położeniu zwierany jest zestyk normalnie otwarty (NO), w drugim normalnie zamknięty (NC). Pozwala to np. na realizację funkcji załącz/wyłącz lub sterowanie przekaźnikiem.

  • Producent Legrand
  • Wymiary 0.12m x 0.117m x 0.19m
  • Seria producenta Valena Life
Przycisk
  • Konfiguracja elementów Element podstawowy z centralną plakietką osłonową
  • Model Przycisk pojedynczy
  • Sposób działania Przycisk wahadłowy
  • Styki 1 styk zwierny (NO)
  • Liczba biegunów 2
  • Styki sygnału zwrotnego Nie
  • Liczba dźwigni 1
  • Liczba modułów (dla systemów modułowych) 2
  • Z podświetleniem Tak
  • Sposób montażu Montaż podtynkowy
  • Sposób mocowania Montaż pazurkowy /-śrubowy
  • Materiał Tworzywo sztuczne
  • Gatunek materiału Tworzywo termoplastyczne
  • Bezhalogenowe Tak
  • Zabezpieczenie powierzchni Lakierowanie
  • Wykończenie powierzchni Błyszczący
  • Model antybakteryjny Nie
  • Kolor Aluminium
  • Numer RAL (zbliżony) 7040
  • Przezroczysty Nie
  • Miejsce na etykietę/oznaczenie Nie
  • Nadruk Brak
  • Z lampką sygnalizacyjną Tak
  • Stopień ochrony (IP) IP20
  • Napięcie znamionowe 250 V
  • Prąd znamionowy 6 A
  • Szerokość osprzętu 74.7 mm
  • Wysokość osprzętu 74.7 mm
  • Głębokość osprzętu 41.5 mm
  • Min. głębokość puszki montażowej 40 mm
