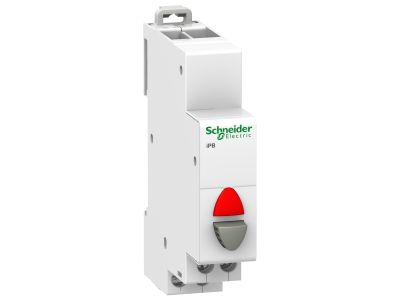

Przycisk pojedynczy z lampką (z samopowrotem) iPB-20-01-I 20A 1NC 110-230 VAC, Acti 9 | A9E18037 Schneider Electric

Opis i Kluczowe Cechy

Przycisk pojedynczy z lampką (z samopowrotem) iPB‑20‑01‑I o symbolu A9E18037 z serii Acti 9 to monostabilny przycisk sterowniczy wyposażony w jeden styk normalnie zamknięty (1NC). Prąd znamionowy 20 A umożliwia bezpieczne sterowanie obwodami o znacznym obciążeniu bez ryzyka przegrzania styków, a wbudowana lampka zasilana napięciem 110–230 V AC zapewnia czytelną sygnalizację stanu.

• Prąd znamionowy Ith 20 A: Gwarantuje niezawodną pracę w obwodach o dużym obciążeniu, minimalizując straty mocy i ryzyko uszkodzenia styków.
• Styk normalnie zamknięty (1NC): W stanie spoczynku przewodzi prąd – naciśnięcie przycisku przerywa obwód, co jest szczególnie przydatne w aplikacjach wymagających bezpiecznego wyłączenia lub sygnalizacji awaryjnej.
• Wbudowana lampka sygnalizacyjna 110–230 V AC: Umożliwia szybkie określenie stanu urządzenia (np. zasilanie jest obecne) bez konieczności dodatkowych wskaźników.
• Samopowrót (monostabilny): Po zwolnieniu przycisku styk wraca do pozycji spoczynkowej, co zapewnia intuicyjne sterowanie i zgodność z wymogami automatyki.
• Szeroki zakres napięcia zasilania lampki (110–230 V AC): Uniwersalne zastosowanie w instalacjach o różnych standardach napięciowych bez konieczności stosowania dodatkowych przetwornic.

Zgodność z Normami

Przycisk spełnia wymagania norm IEC 60669‑1 oraz IEC 60947‑5‑1, co potwierdza jego bezpieczeństwo i niezawodność w aplikacjach sterowania obwodami oświetleniowymi oraz łączeniowymi. Produkt oznaczono znakiem CE.

Zastosowanie

Dzięki stykowi NC i wbudowanej lampce, przycisk iPB‑20‑01‑I znajduje zastosowanie w instalacjach wymagających wyraźnej sygnalizacji i bezpiecznego przerwania obwodu. Idealnie sprawdza się w:

• Sterowaniu odbiornikami, gdzie konieczne jest ręczne rozłączanie obwodu przy jednoczesnej kontroli obecności napięcia (lampka).
• Wysyłaniu impulsów do styczników, przekaźników lub wejść PLC – po naciśnięciu generowany jest sygnał przerwania (styki NC) lub załączenia (po zwarciu zewnętrznym).
• Sygnalizacji awaryjnej i przyciskach zatrzymania bezpieczeństwa w układach wymagających normalnie zamkniętego toru prądowego.
• Automatyce budynkowej – jako element paneli sterowniczych do włączania/wyłączania oświetlenia, rolet czy systemów wentylacji z funkcją podświetlenia wskazującego stan.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Przycisk przeznaczony jest do instalacji na szynie TH35 / DIN w rozdzielnicach modułowych. Moment dokręcania śrub zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, biorąc pod uwagę obciążenie prądowe.

FAQ

• Jak działa lampka w przycisku i czy jest wymienna? Przycisk wyposażono we wbudowaną lampkę przystosowaną do bezpośredniego zasilania napięciem 110–230 V AC. W przypadku uszkodzenia wymiana lampki może wymagać demontażu obudowy – szczegóły znajdują się w dokumentacji producenta (dołączonej do produktu).
• Jaki stopień ochrony IP ma ten przycisk? W dostarczonych danych nie podano konkretnej wartości IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicach wewnątrz pomieszczeń przyjmuje się ochronę IP20 – zaleca się jednak sprawdzenie karty katalogowej produktu pod kątem dokładnych informacji.
• W jakim trybie pracuje styk przycisku? Styk jest normalnie zamknięty (1NC) – oznacza to, że w stanie spoczynku (nie naciśnięty) przewodzi prąd. Naciśnięcie przycisku rozłącza obwód, natomiast po zwolnieniu styk wraca do stanu zwartego (samopowrót).
