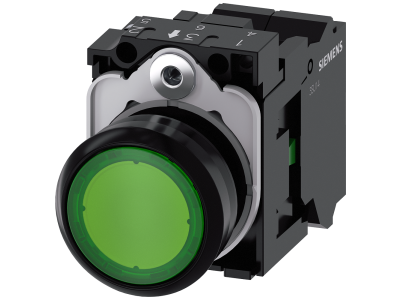

Przycisk, podświetlany, 22 mm, okrągły, tworzywo sztuczne, zielony, 1NO, AC/DC 24V | 3SU1102-0AB40-3BA0 Siemens

Alternatywny kod produktu: 3SU11020AB403BA0

Opis i Kluczowe Cechy

Przycisk podświetlany z serii SIRIUS ACT firmy Siemens, oznaczony symbolem 3SU1102-0AB40-3BA0, to okrągłe urządzenie sterownicze o średnicy 22 mm, wykonane z wysokogatunkowego tworzywa sztucznego. Wyposażony w jeden zestyk normalnie otwarty (1NO) przystosowany do pracy przy napięciu AC/DC 24 V. Zielony kolor przycisku z wbudowanym podświetleniem ułatwia szybką identyfikację i sygnalizację stanu obwodu. Dzięki innowacyjnej koncepcji łączenia montaż możliwy jest jedną ręką bez użycia specjalnych narzędzi, a zintegrowane zabezpieczenie przed przekręceniem umożliwia montaż w otworach bez rowków.

• Zestyk 1NO (Normalnie Otwarty): Umożliwia załączanie obwodu po naciśnięciu przycisku – idealny do wydawania impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Napięcie AC/DC 24 V: Przystosowany do pracy w obwodach niskiego napięcia sterowania, zapewniając wysokie bezpieczeństwo i kompatybilność z typowymi systemami automatyki.
• Wbudowane podświetlenie (zielony LED): Wizualna sygnalizacja stanu pracy lub aktywacji; ułatwia obsługę i diagnostykę nawet przy słabym oświetleniu.
• Montaż jedną ręką bez narzędzi: Innowacyjny system łączenia przyspiesza instalację i redukuje nakład pracy – zintegrowane zabezpieczenie przed przekręceniem eliminuje konieczność stosowania otworów z rowkiem.
• Wykonanie z wysokogatunkowego tworzywa sztucznego: Odporne na kurz, oleje oraz agresywne zasady; nadaje się do mycia myjkami wysokociśnieniowymi – gwarantuje niezawodność w trudnych warunkach przemysłowych.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących dyrektyw europejskich i posiada certyfikat CE. Dzięki globalnym dopuszczeniom produktowym linii SIRIUS ACT nadaje się do stosowania w wielu krajach oraz w różnych gałęziach przemysłu.

Zastosowanie

Przycisk podświetlany SIRIUS ACT znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne sterowanie i sygnalizacja w obwodach niskiego napięcia 24 V AC/DC.

• Sterowanie i sygnalizacja w maszynach oraz urządzeniach przemysłowych.
• Wydawanie impulsów załączających do styczników, przekaźników lub modułów wejściowych PLC.
• Sygnalizacja stanu procesów (np. praca, awaria) w szafach sterowniczych i panelach operatorskich.
• Zastosowania w automatyce budynkowej, w których wymagane jest niskonapięciowe sterowanie.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia. Przycisk przeznaczony jest do montażu na panelu (otwór Ø22 mm) lub na szynie DIN TH35 za pomocą odpowiedniego adaptera (brak w zestawie). Dokręcaj zaciski momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do obciążenia prądowego; pamiętaj o zachowaniu odpowiedniej rezerwy.

FAQ

• Czy przycisk jest podświetlany i na jakie napięcie? Tak, wbudowane podświetlenie LED (kolor zielony) jest przystosowane bezpośrednio do napięcia AC/DC 24 V – nie wymaga osobnego zasilacza.
• Jaki jest stopień ochrony przycisku? Producent nie podał konkretnej wartości IP, jednak urządzenie zaprojektowano do pracy w warunkach przemysłowych – jest odporne na kurz, oleje i agresywne zasady oraz umożliwia mycie myjkami wysokociśnieniowymi.
• Czy styk jest normalnie otwarty czy zamknięty? Styk jest normalnie otwarty (1NO) – w stanie spoczynku obwód jest rozwarty, a po naciśnięciu przycisku zwierany jest na czas trwania nacisku.
