Przycisk podświetlany do testu N/O 24V zielony | 9001SKT35LGG31 Schneider Electric

Opis i Kluczowe Cechy

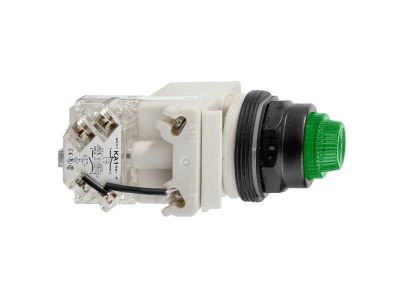

Przycisk podświetlany oznaczony symbolem 9001SKT35LGG31 to element sterowniczy z funkcją testową, wyposażony w zestyk normalnie otwarty (N/O) oraz wbudowane podświetlenie LED przystosowane do napięcia 24V. Zielona soczewka ułatwia identyfikację wizualną i może służyć jako sygnalizacja stanu pracy. Dzięki kompaktowej konstrukcji nadaje się do montażu w standardowych otworach paneli sterowniczych.

• Styk N/O (normalnie otwarty): Zapewnia łączenie obwodu wyłącznie w chwili naciśnięcia, co jest przydatne do wyzwalania sygnałów impulsowych, testowania układów lub chwilowego załączania.
• Podświetlenie LED 24V: Niskonapięciowe źródło światła zwiększa widoczność przycisku w ciemnych rozdzielnicach i umożliwia szybkie zlokalizowanie elementu – idealne do zastosowań serwisowych i testowych.
• Zielony kolor soczewki: Ułatwia jednoznaczną identyfikację funkcji przycisku (np. potwierdzenie, test, gotowość) zgodnie z przyjętymi konwencjami kolorystycznymi w instalacjach przemysłowych.
• Funkcja testowa: Przeznaczony do ręcznego sprawdzania działania podłączonych urządzeń, co przyspiesza diagnostykę i konserwację bez konieczności stosowania dodatkowych narzędzi.
• Konstrukcja modułowa: Montowany w standardowych otworach panelowych – możliwość szybkiego wpięcia i wymiany bez ingerencji w okablowanie.

Zgodność z Normami

Urządzenie zostało zaprojektowane zgodnie z ogólnie przyjętymi standardami bezpieczeństwa w elektrotechnice. Posiada oznaczenie CE potwierdzające spełnienie wymogów Unii Europejskiej. Wykonane w technologii zapewniającej niezawodność w warunkach przemysłowych.

Zastosowanie

Przycisk 9001SKT35LGG31 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne wywołanie sygnału lub testowanie obwodów przy napięciu pomocniczym 24V.

• Ręczne testowanie działania przekaźników, styczników i innych urządzeń sterowanych napięciem 24V.
• Wyzwalanie impulsów do sterowników PLC lub układów logicznych w automatyce budynkowej i przemysłowej.
• Sygnalizacja stanu pracy maszyny lub procesu (np. przycisk potwierdzenia wykonania testu).
• Serwisowa obsługa rozdzielnic i szaf sterowniczych, gdzie szybki dostęp do testowania jest kluczowy.

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przycisk przeznaczony jest do montażu w panelu – należy wykonać otwór montażowy zgodnie z instrukcją producenta (brak danych w zestawie – kieruj się zaleceniami dla serii 9001SK). Przekrój przewodów dobierz do spodziewanego prądu obciążenia – w przypadku podświetlenia LED prąd jest minimalny. Po zaciśnięciu końcówek dokręć zaciski z zalecanym momentem dokręcania (jeśli podany w dokumentacji). Przed włączeniem napięcia sprawdź poprawność połączeń i stan izolacji.

FAQ

• Czy podświetlenie działa przy 24V AC czy DC? Dioda LED w przycisku jest przystosowana do napięcia 24V – może być zasilana zarówno napięciem stałym (DC), jak i przemiennym (AC) o wartości skutecznej 24V. W przypadku AC nie ma znaczenia polaryzacja, dla DC należy zachować odpowiednią biegunowość (zazwyczaj plus na anodzie).
• Jaki jest stopień ochrony przycisku? W dostępnych danych nie podano konkretnego stopnia IP. Standardowo przyciski panelowe bez osłony oferują ochronę przed ciałami stałymi na poziomie IP40 lub IP20. W środowiskach wilgotnych lub zapylonych zaleca się stosowanie dodatkowych osłon.
• Czy styk N/O może pracować w trybie ciągłym? Styk normalnie otwarty jest przeznaczony do pracy dorywczej – po puszczeniu przycisku powraca do stanu otwarcia. Nie należy go używać do stałego przewodzenia prądu, ponieważ nie blokuje się w pozycji załączonej. Do podtrzymania stanu wymagany jest styk z samoczynnym zatrzaskiem lub zewnętrzny układ.
