Przycisk płaski okapturzony niebieski samopowrotny LED metalowy Harmony XB4 | ZB4BW563 Schneider Electric

Opis i Kluczowe Cechy

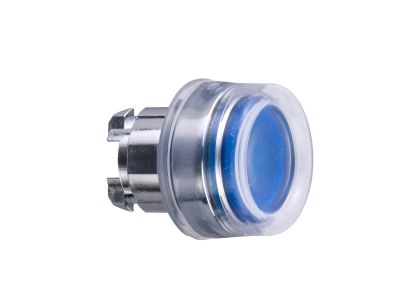

Główka przycisku Schneider Electric Harmony XB4 o symbolu ZB4BW563 to niebieski, samopowrotny element sterowniczy z wbudowanym podświetleniem LED i chromowaną metalową obudową. Przeznaczona do montażu w otworze 22 mm, zapewnia stopień ochrony IP66 oraz pracę w zakresie temperatur od -40°C do 70°C. Łączy wyrazistą sygnalizację optyczną z wytrzymałością mechaniczną, co czyni ją uniwersalnym komponentem w systemach sterowania maszyn i instalacji przemysłowych.

• Stopień ochrony IP66: pyłoszczelność i odporność na silne strumienie wody, gwarantująca niezawodną pracę w wymagających warunkach środowiskowych – wewnątrz i na zewnątrz.
• Podświetlenie LED (niebieskie): wyraźna, widoczna z daleka sygnalizacja stanu urządzenia; niski pobór energii i długa żywotność diody.
• Szeroki zakres temperatur pracy: od -40°C do 70°C, co zapewnia stabilne działanie w ekstremalnych warunkach (mróz, upał).
• Samopowrotna konstrukcja: po naciśnięciu przycisk automatycznie wraca do pozycji spoczynkowej – standard w aplikacjach sterowniczych typu chwilowego.
• Montaż w otworze 22 mm: zgodność z międzynarodowym standardem, łatwa instalacja w istniejących panelach i obudowach bez konieczności modyfikacji.
• Chromowana obudowa metalowa: wysoka odporność na uderzenia i wibracje, a także estetyczny wygląd pasujący do przemysłowych paneli operatorskich.

Zgodność z Normami

Produkt jest zgodny z wymaganiami dyrektyw Unii Europejskiej (oznakowanie CE) oraz spełnia standardy DIN dotyczące aparatury sterowniczej. Stopień ochrony IP66 potwierdza odporność na wnikanie ciał stałych i wody. Główka przeznaczona jest do pracy w systemach zgodnych z normami bezpieczeństwa maszyn.

Zastosowanie

Główka przycisku Harmony XB4 to element czołowy modułowego systemu przycisków i przełączników Schneider Electric. Stosowana jest wszędzie tam, gdzie wymagane jest niezawodne sterowanie i sygnalizacja optyczna.

• Sterowanie pracą maszyn (funkcje start/stop) – w połączeniu z modułami stykowymi serii ZB4.
• Sygnalizacja optyczna stanu urządzenia (np. gotowość, awaria) dzięki wbudowanej diodzie LED.
• Praca w trudnych warunkach przemysłowych, na zewnątrz, w kopalniach czy przemyśle chemicznym (dzięki IP66 i szerokiemu zakresowi temperatur).
• Element paneli operatorskich w automatyce budynkowej i instalacjach produkcyjnych.

Wskazówki Montażowe

Montaż główki przycisku powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Element mocuje się w otworze o średnicy 22 mm w panelu lub obudowie za pomocą dołączonego pierścienia dociskowego. Przed montażem należy sprawdzić, czy obudowa zapewnia wymagany stopień ochrony. Do główki trzeba dobrać odpowiedni moduł stykowy i podstawę zgodnie z dokumentacją techniczną Schneider Electric. Moment dokręcania oraz przekrój przewodów – według instrukcji producenta.

FAQ

• Czy główka przycisku jest podświetlana? Tak, wyposażona jest w wbudowaną diodę LED świecącą na niebiesko. Zapewnia to wyraźną sygnalizację stanu urządzenia nawet z dużej odległości.
• Jaki stopień ochrony ma ta główka? Stopień ochrony IP66 oznacza pełną pyłoszczelność i odporność na silne strumienie wody, co umożliwia stosowanie w warunkach zewnętrznych oraz w przemyśle o wysokim zapyleniu lub wilgotności.
• Jaki jest tryb pracy styku? Główka jest samopowrotna (chwilowa) – po naciśnięciu wraca do pozycji spoczynkowej. Aby zrealizować konkretne funkcje (zwierne / rozwierne), należy dobrać moduł stykowy z serii ZB4, który montuje się pod główką.
